Resumen rápido:
Los imanes de neodimio con orificios avellanados son frágiles; el uso de tornillos inadecuados o un par de apriete incorrecto puede provocar grietas. Para evitar fallos, es imprescindible especificar el grado, la clase de resistencia térmica (N, M, H, SH…), el recubrimiento (NiCuNi, epoxi, zinc) y unas tolerancias estrictas (±0,05 mm).
Asegúrate siempre de que el ángulo de avellanado (90°) coincida con el tipo de tornillo de cabeza plana y solicita muestras antes de la producción en serie. Utiliza la lista de comprobación incluida para verificar las seis especificaciones y evitar costosos retrasos en los proyectos de los fabricantes de equipos originales (OEM).
Los imanes de neodimio personalizados con orificios avellanados son la solución perfecta para necesidades de montaje sencillas, pero solo si se especifican correctamente. Si el tamaño, el tornillo o el recubrimiento no son los adecuados, el resultado serán imanes agrietados, montajes defectuosos, corrosión o una fuerza de sujeción reducida.
Como profesional imanes avellanados a medida Como fabricante, he redactado esta guía para repasar las seis especificaciones principales que deberás definir en los proyectos OEM: dimensiones y geometría de los orificios, grado del imán y rango de temperatura, tolerancias, recubrimiento, dirección de magnetización y compatibilidad de los tornillos.
Además, identifica claramente los errores habituales que hay que evitar, como no tener en cuenta la temperatura de funcionamiento, utilizar una cabeza de tornillo inadecuada u omitir los planos. Lleva a cabo tu proyecto con confianza siguiendo este enfoque basado en listas de comprobación. Evita problemas y ahorra tiempo y dinero.
Por qué es importante elegir bien los imanes con orificios avellanados
Los imanes de neodimio son potentes. Además, son frágiles.
Añade un agujero avellanado a la ecuación y habrás creado un punto de concentración de tensiones. ¿Lo atornillas mal? Se rompe. ¿Utilizas el tornillo equivocado? Se rompe. ¿Eliges el recubrimiento equivocado? Se oxida.
¿La buena noticia? Hacerlo bien no es complicado. Solo hay que tener en cuenta seis aspectos clave.
¿Cómo personalizar imanes de neodimio avellanados para proyectos OEM?

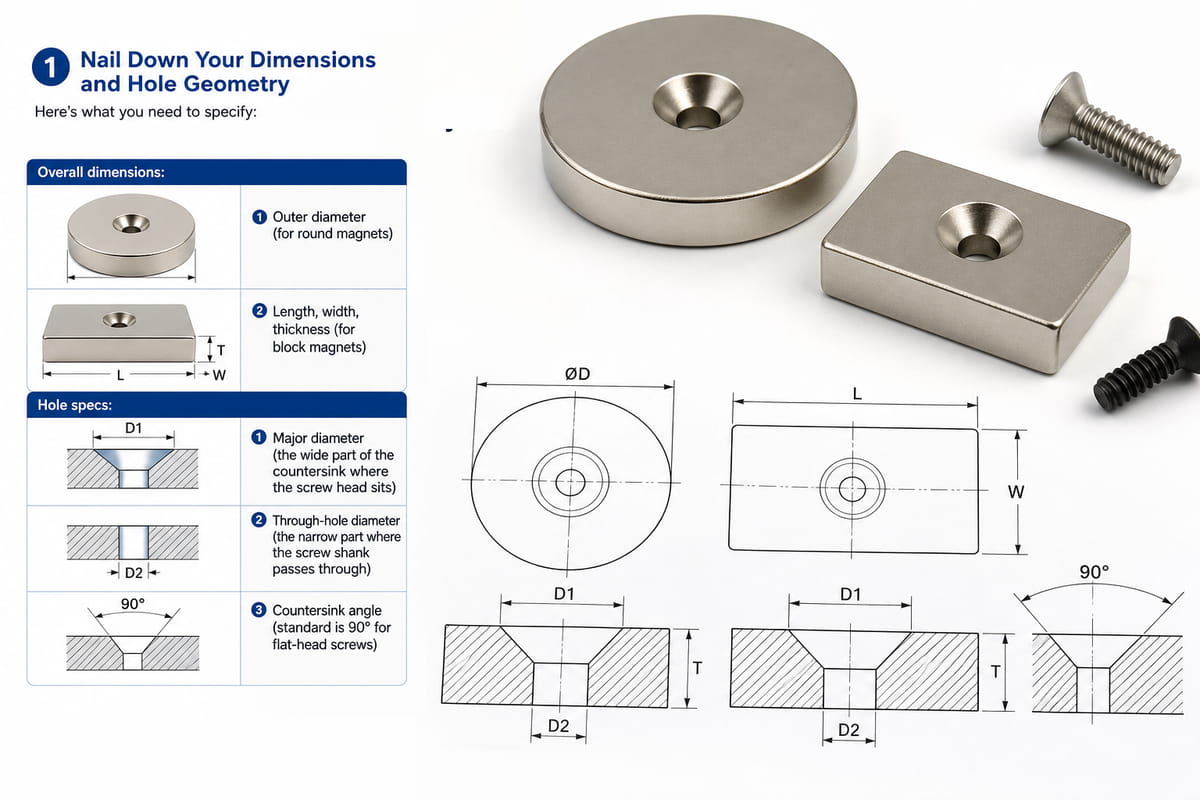

Paso 1: Determina las dimensiones y la geometría de los orificios
Aquí es donde la mayoría de la gente se equivoca.
Piden un imán que “tiene más o menos el tamaño adecuado”. Y luego se preguntan por qué no encaja.
Esto es lo que tienes que especificar:
Dimensiones totales:
- Diámetro exterior (para imanes redondos)
- Longitud, anchura, grosor (para imanes en bloque)
Características de los agujeros:
- Diámetro mayor (la parte más ancha del avellanado donde se asienta la cabeza del tornillo)
- Diámetro del orificio pasante (la parte más estrecha por donde pasa el vástago del tornillo)
- Ángulo de avellanado (el estándar es de 90° para los tornillos de cabeza plana)
Consejo profesional: El ángulo de avellanado de 90° sirve para la mayoría de los tornillos de cabeza plana estándar. Si utilizas otro tipo de tornillo, indícalo. No des nada por sentado.

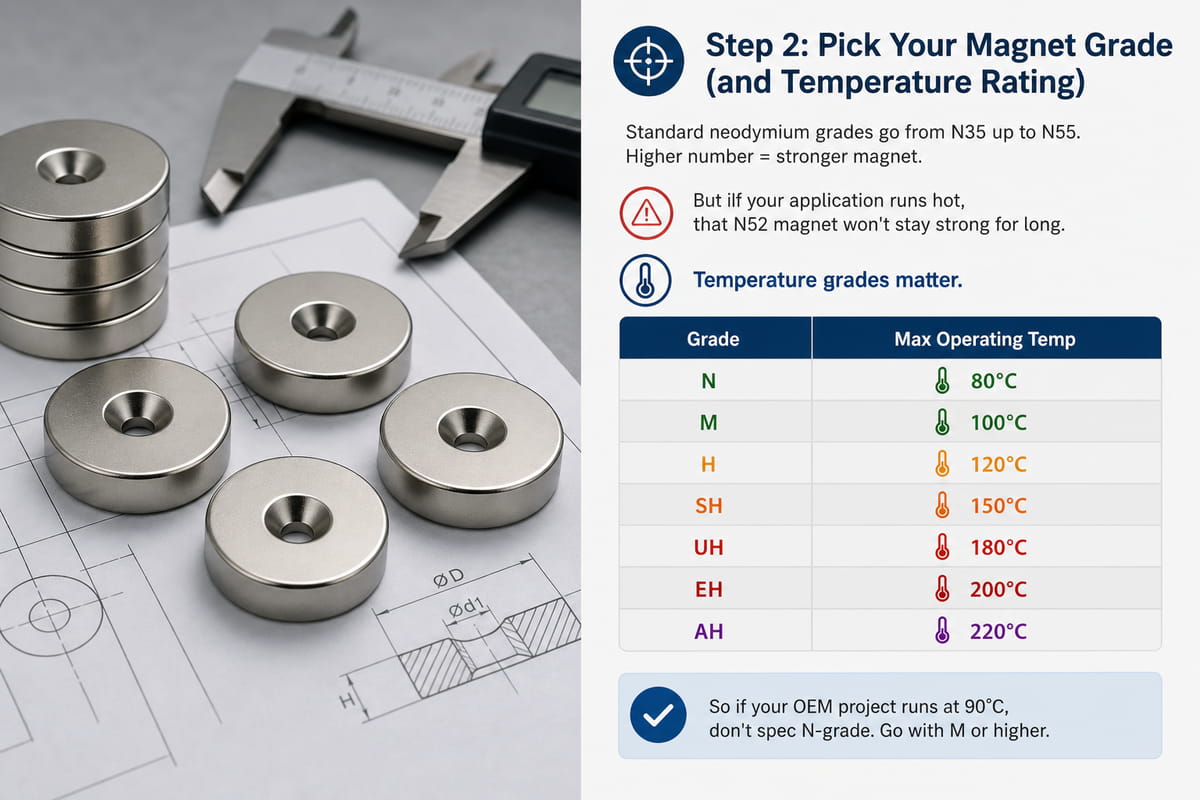

Paso 2: Elige el grado de imanismo (y la resistencia térmica)
Aquí es donde la cosa se pone interesante.
Los grados estándar de neodimio van desde N35 hasta N55. Cuanto mayor sea el número, más potente es el imán. Es bastante sencillo, ¿verdad?
Pero la cuestión es la siguiente:
Si tu aplicación se calienta mucho, ese imán N52 no mantendrá su potencia durante mucho tiempo.
Los grados de temperatura son importantes. Mucho.
| Curso | Temperatura máxima de funcionamiento |
|---|---|
| N | 80 °C |
| M | 100 °C |
| H | 120 °C |
| SH | 150 °C |
| UH | 180 °C |
| EH | 200 °C |
| AH | 220 °C |
Así que, si tu proyecto OEM funciona a 90 °C, no elijas el grado N. Opta por el M o superior.
Según mi experiencia, la mayoría de los ingenieros de los fabricantes de equipos originales se saltan este paso. Después se preguntan por qué su conjunto pierde fuerza de sujeción al cabo de seis meses.
No seas esa persona.

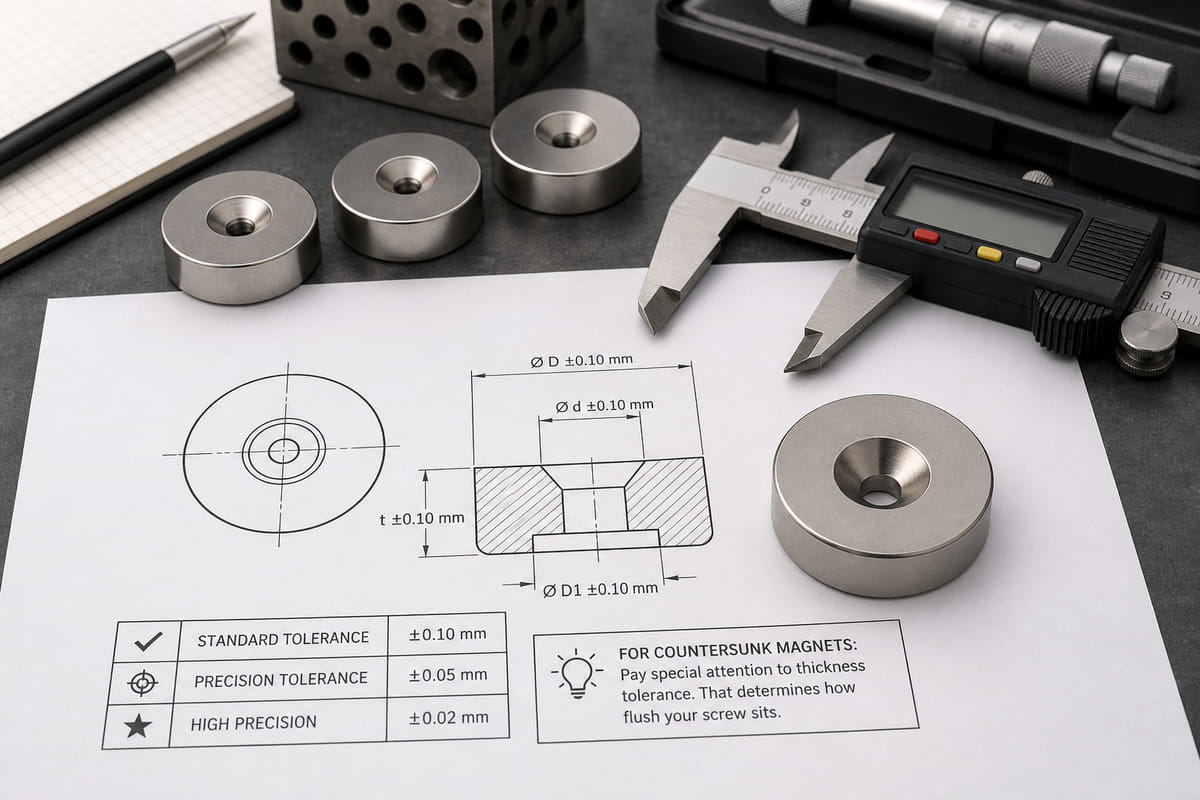

Paso 3: Establece tus tolerancias
El neodimio es duro. Pero también es frágil.
Si las tolerancias son demasiado holgadas, el imán se moverá dentro de la carcasa. Si son demasiado ajustadas, corres el riesgo de que se rompa durante la instalación.
Esto es lo que te recomiendo:
- Tolerancia estándar: ±0,10 mm (suficiente para la mayoría de las aplicaciones)
- Tolerancia de precisión: ±0,05 mm (adecuado para imanes OEM a medida)
- Alta precisión: ±0,02 mm (para ajustes precisos en el montaje automatizado)
En el caso de los imanes avellanados, presta especial atención a la tolerancia de grosor. Esto determina hasta qué punto el tornillo queda al ras.

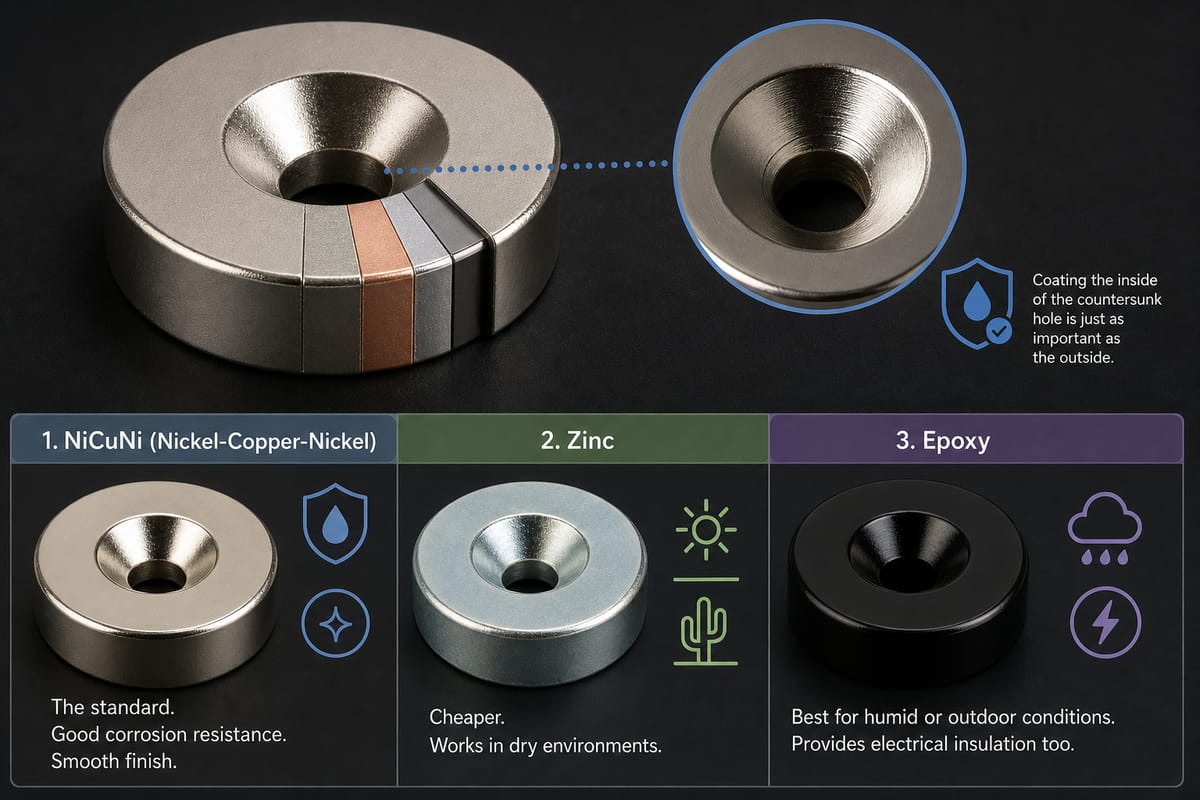

Paso 4: Elige el revestimiento
Hay algo de lo que la mayoría de la gente no se da cuenta:
El neodimio se corroe. Y mucho.
Sin un recubrimiento adecuado, el imán se convierte en polvo oxidado. Sobre todo en la zona de la pared interior mecanizada del orificio del tornillo.
Opciones habituales de recubrimiento:
- NiCuNi (níquel-cobre-níquel): El modelo estándar. Buena resistencia a la corrosión. Acabado liso.
- Zinc: Más barato. Funciona en entornos secos.
- Epoxi: Ideal para condiciones de humedad o al aire libre. Proporciona aislamiento eléctrico también.
En el caso de los imanes avellanados, el recubrimiento del interior del orificio es tan importante como el del exterior. Asegúrate de que el fabricante aplique el recubrimiento en ambos.

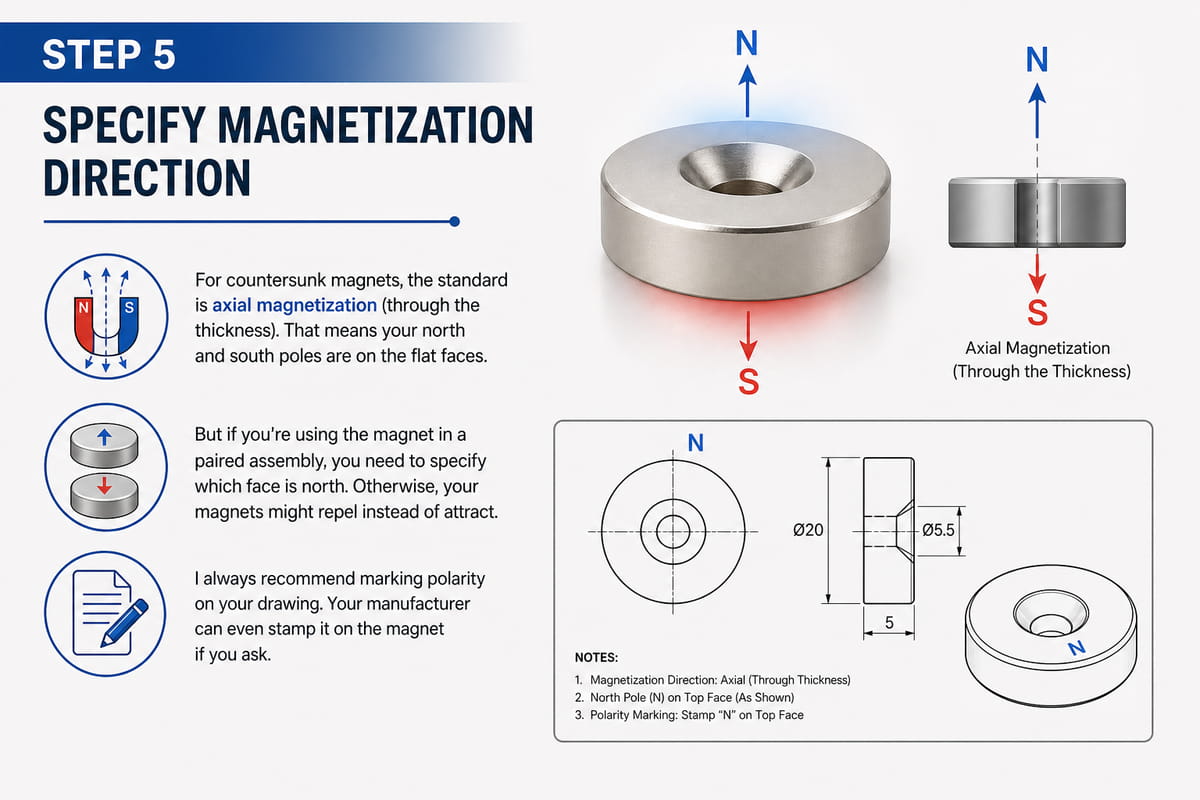

Paso 5: Especificar la dirección de magnetización
Esto parece obvio. Pero te sorprendería saber con qué frecuencia se pasa por alto.
En el caso de los imanes avellanados, la norma es magnetización axial (a lo largo del espesor). Eso significa que los polos norte y sur se encuentran en las caras planas.
Pero la cuestión es la siguiente:
Si utilizas el imán en un conjunto emparejado, debes especificar cuál es la cara norte. De lo contrario, los imanes podrían repelerse en lugar de atraerse.
Siempre recomiendo indicar la polaridad en el esquema. El fabricante puede incluso grabarla en el imán si se lo pides.

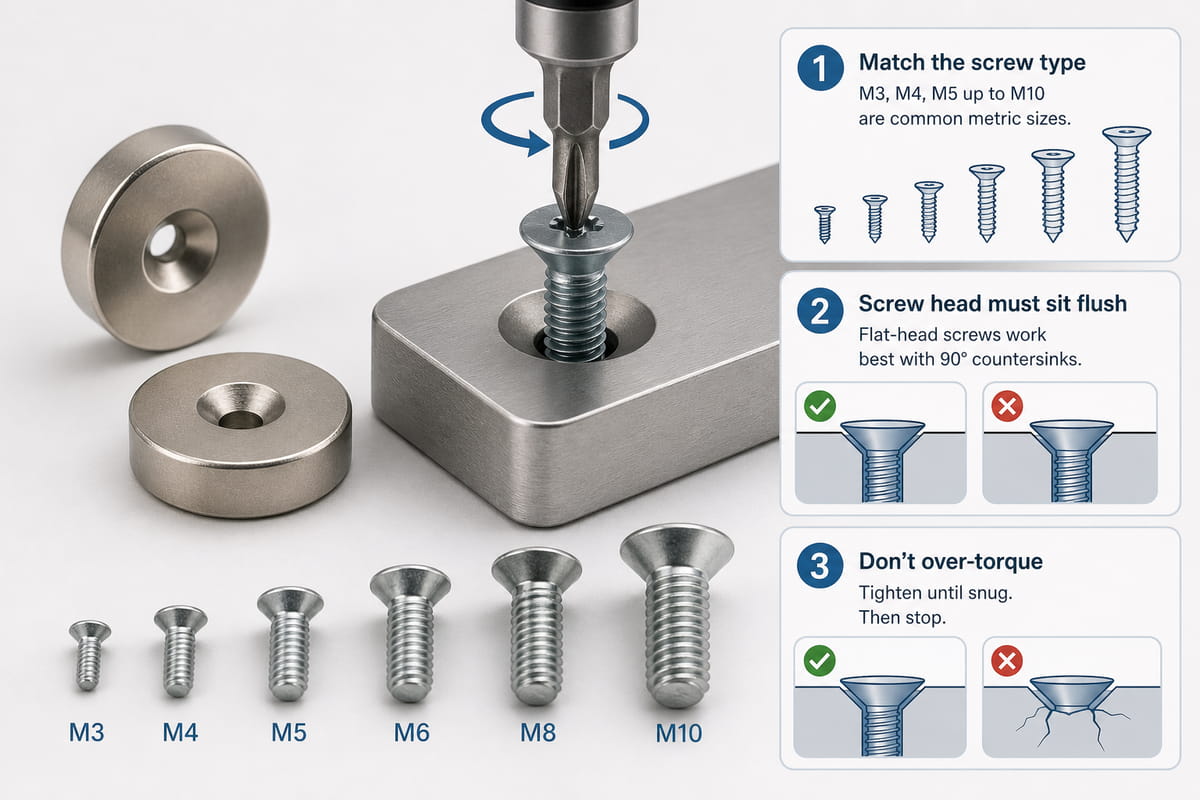

Paso 6: Elige los tornillos adecuados
Este es el paso que provoca la mayoría de los fallos.
Puedes cumplir a la perfección con todas las demás especificaciones. Pero si utilizas un tornillo inadecuado, el imán se agrietará durante la instalación.
Esto es lo que hay que tener en cuenta:
- Elige el tipo de tornillo adecuado: M3, M4, M5 hasta M10 son tamaños métricos habituales
- La cabeza del tornillo debe quedar al ras: Los tornillos de cabeza plana funcionan mejor con avellanados de 90°
- No aprietes en exceso: Aprieta hasta que quede bien ajustado. Y ya está.
En un proyecto en el que trabajé como consultor, un cliente fabricante de equipos originales utilizó pernos de cabeza hexagonal en lugar de tornillos de cabeza plana. Todos y cada uno de los imanes se agrietaron en menos de una semana.
No cometas ese error.
Errores habituales (y cómo evitarlos)
He visto estos errores docenas de veces. Te vamos a ahorrar el dolor de cabeza.
Error #1: No tener en cuenta las especificaciones de temperatura Solución: Comprueba siempre el entorno de funcionamiento. Si la temperatura supera los 80 °C, cambia a un grado superior.
Error #2: Olvidarse de los espacios de aire Solución: Hay que tener en cuenta la pintura, los recubrimientos o los huecos entre el imán y la superficie de destino, ya que reducen la fuerza de atracción.
Error #3: Utilizar un recubrimiento inadecuado Solución: Adaptar el recubrimiento al entorno. Interior seco = NiCuNi. Exterior = epoxi.
Error #4: No facilitar planos Solución: Envía al fabricante planos técnicos detallados. Incluye las dimensiones de los orificios, las tolerancias y la polaridad.
Lista de comprobación rápida de especificaciones
Aquí tienes una sencilla lista de comprobación que puedes utilizar para tu próximo proyecto:
- [ ] Dimensiones totales (OD, longitud, anchura, espesor)
- [ ] Geometría del orificio (diámetro mayor, orificio pasante, ángulo)
- [ ] Grado magnético (N35-N55)
- [ ] Clasificación de temperatura (N, M, H, SH, UH, EH, AH)
- [ ] Tolerancias (estándar, de precisión, de alta precisión)
- [ ] Recubrimiento (NiCuNi, zinc, epoxi)
- [ ] Dirección de magnetización (la axial es la estándar)
- [ ] Compatibilidad con tornillos (M3-M10; se recomienda que sean de cabeza plana)
Imprímelo. Úsalo para cada pedido.
Cómo trabajar con tu fabricante
Esto es lo que hay que saber sobre los fabricantes de imanes:
Los buenos te harán preguntas. Los excelentes pondrán en tela de juicio tus suposiciones.
Si tu proveedor se limita a aceptar tu pedido sin preguntarte por la temperatura o las condiciones ambientales, eso es una señal de alarma.
Lo que buscas es un socio que:
- Revisa tu solicitud antes de ofrecerte un presupuesto
- Recomienda el grado y el recubrimiento adecuados
- Confirma que las tolerancias son alcanzables
- Proporciona muestras antes de la producción en serie
Según mi experiencia, los proyectos OEM salen bien cuando ambas partes se comunican con claridad. Así que no dudes en compartir todos los detalles.
Reflexiones finales
Mira, encargar imanes de neodimio a medida con orificios avellanados no tiene por qué ser complicado.
Ten en cuenta las seis especificaciones que he señalado anteriormente. Elige los tornillos adecuados. Elige bien el recubrimiento. Trabaja con un buen fabricante.
Y ya está.
Los proyectos que fracasan son aquellos en los que alguien se saltó un paso. Dieron por hecho que el imán estándar funcionaría. O no comprobaron la temperatura.
No dejes que eso te pase a ti.
Así que la próxima vez que trabajes en un proyecto OEM, consulta esta guía. Repasa la lista de comprobación. Y haz tu pedido con total confianza.
Porque cuando sabes Cómo especificar imanes de neodimio personalizados con orificios avellanados para proyectos OEM, te ahorras tiempo, dinero y un montón de frustraciones.
¿Te parece bien? Genial. Ahora ve y crea algo increíble.
