Guía de calidades de los imanes de neodimio
Conoce los grados de los imanes de neodimio, sus propiedades magnéticas, sus temperaturas de funcionamiento y el rendimiento de los materiales para aplicaciones industriales y de ingeniería.
Osenc Magnets ofrece asesoramiento técnico para seleccionar el tipo de imán de NdFeB adecuado en función de la intensidad magnética, la coercitividad, la resistencia a la temperatura y los requisitos de la aplicación.
¿Qué son los grados de los imanes de neodimio?
Los grados de los imanes de neodimio indican el rendimiento magnético y la densidad energética de los imanes permanentes sinterizados de NdFeB. Los grados de los imanes suelen representarse mediante valores como N35, N42, N52 o grados para altas temperaturas, entre los que se incluyen H, SH, UH y EH.
Las clases magnéticas más altas suelen ofrecer campos magnéticos más intensos y productos energéticos máximos (BHmax) más elevados, lo que permite diseñar imanes más compactos para aplicaciones industriales.
Cómo entender la nomenclatura de los grados de imanes
Formato estándar de calificación
Ejemplo: N52
Significado:
- N = Material de los imanes de neodimio
- 52 = Producto energético máximo (BHmax) en MGOe
Por lo general, los valores más altos indican un mayor rendimiento magnético.
Tabla de grados estándar de imanes de neodimio
| Curso | Remanencia (Br) | Coercitividad (Hcb) | Coercitividad intrínseca (Hcj) | BHmax | Temperatura máxima de funcionamiento |
|---|---|---|---|---|---|
| N35 | 1,17–1,21 T | ≥868 kA/m | ≥955 kA/m | 33–36 MGOe | 80 °C |
| N38 | 1,22–1,26 T | ≥899 kA/m | ≥955 kA/m | 36-39 MGOe | 80 °C |
| N42 | 1,29–1,32 T | ≥923 kA/m | ≥955 kA/m | 40–43 MGOe | 80 °C |
| N48 | 1,37–1,40 T | ≥899 kA/m | ≥955 kA/m | 46–49 MGOe | 80 °C |
| N52 | 1,42–1,45 T | ≥876 kA/m | ≥955 kA/m | 50–53 MGOe | 80 °C |
Tipos de imanes para altas temperaturas
Los imanes de neodimio para altas temperaturas están diseñados para mantener su rendimiento magnético en entornos de funcionamiento a temperaturas elevadas.
Tabla de grados de temperatura
| Tipo de calificación | Temperatura máxima de funcionamiento |
|---|---|
| Estándar | 80 °C |
| M | 100 °C |
| H | 120 °C |
| SH | 150 °C |
| UH | 180 °C |
| EH | 200 °C |
| AH | 220 °C |
Ejemplo de calificación
N42SH
Significado:
- N42 = Nivel de fuerza magnética
- SH = Resistencia a altas temperaturas de hasta 150 °C

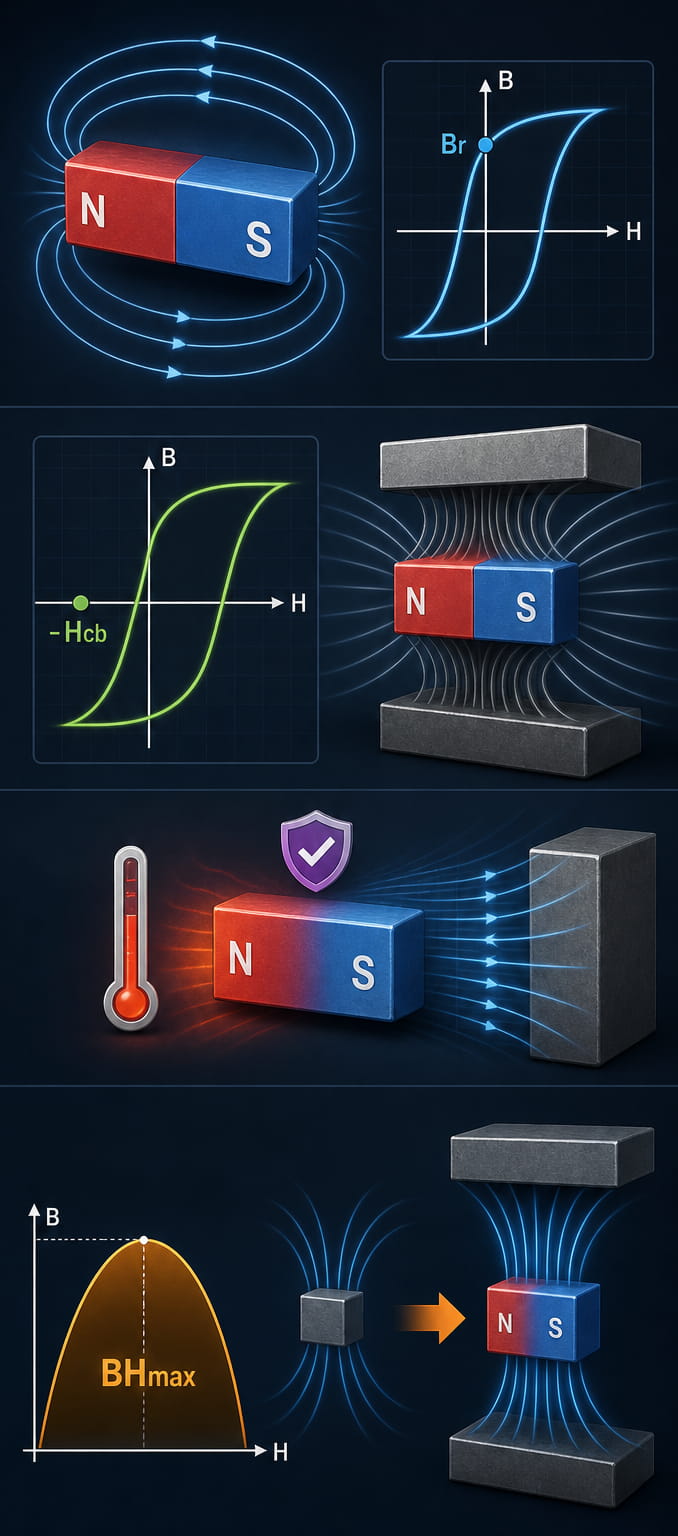

Explicación de las principales propiedades magnéticas
Remanencia (Br)
La remanencia es la densidad de flujo magnético residual que permanece tras la magnetización.
Por lo general, unos valores de Br más altos indican una mayor intensidad del campo magnético.
Coercitividad (Hcb)
La coercitividad mide la resistencia a la desmagnetización magnética.
Una mayor coercitividad mejora la estabilidad en entornos magnéticos exigentes.
Coercitividad intrínseca (Hcj)
La coercitividad intrínseca refleja la resistencia a la desmagnetización irreversible a temperaturas elevadas o en presencia de campos magnéticos opuestos.
Producto de energía máxima (BHmax)
El BHmáx mide la densidad de energía magnética máxima disponible en el material del imán.
Unos valores más altos de BHmax permiten que los imanes más pequeños generen campos magnéticos más intensos.
Grados magnéticos N35, N42 y N52

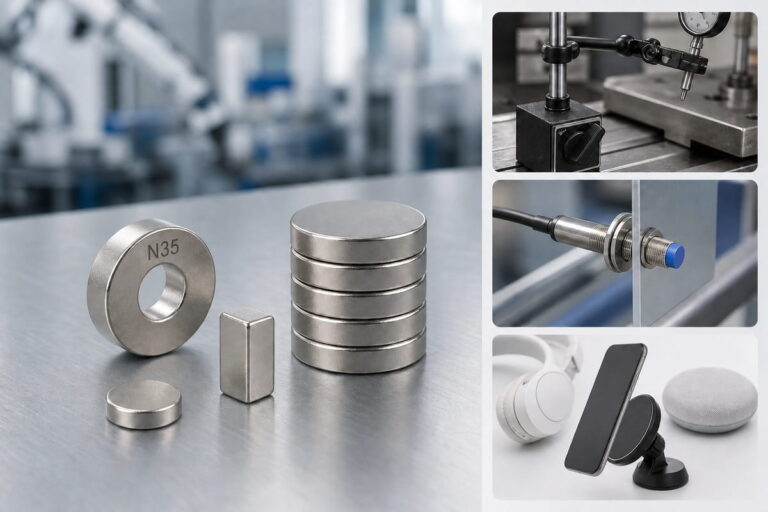

Imanes N35
- Menor intensidad magnética
- Menor coste
- Apto para aplicaciones industriales estándar
Usos habituales
- Soportes magnéticos
- Sensores
- Productos de consumo

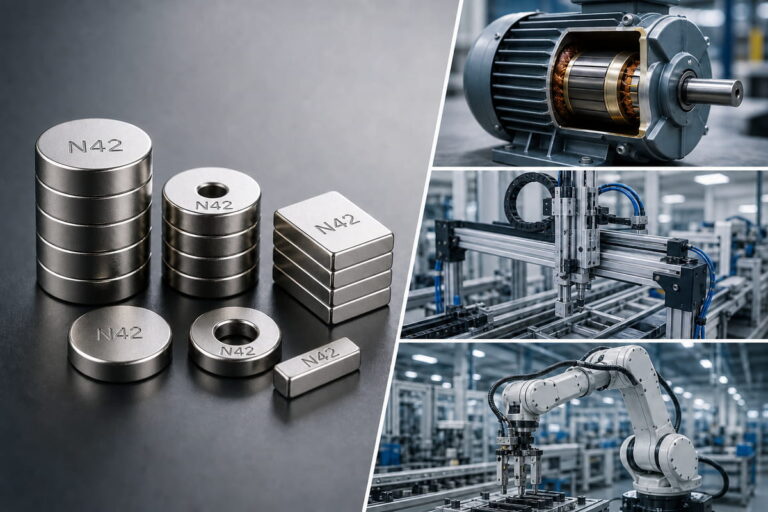

Imanes N42
- Rendimiento magnético equilibrado
- Calidad industrial habitual
- Ampliamente utilizado en sistemas de automatización
Usos habituales
- Motores
- Equipos industriales
- Robótica
Imanes N52
- Densidad de energía magnética muy elevada
- Aplicaciones compactas de alta fuerza
- Mayor intensidad del campo magnético
Usos habituales
- Motores eléctricos para vehículos eléctricos
- Conjuntos de alto rendimiento
- Sistemas aeroespaciales
Cómo elegir el tipo de imán adecuado
Ten en cuenta la fuerza magnética
Los grados más altos proporcionan una fuerza magnética mayor y una densidad de flujo más elevada.
Ten en cuenta la temperatura de funcionamiento
Las aplicaciones a alta temperatura requieren grados como H, SH, UH o EH.
Ten en cuenta la relación entre coste y rendimiento
Por lo general, los grados más altos aumentan el coste de los materiales y la dificultad de mecanizado.
Ten en cuenta el entorno de la aplicación
Las condiciones ambientales, como el calor, las vibraciones y el riesgo de desmagnetización, influyen en la elección del grado.
Selección del tipo de imán según la aplicación
| Solicitud | Niveles recomendados |
|---|---|
| Sensores | N35–N42 |
| Sistemas de sujeción | N35–N52 |
| Motores eléctricos para vehículos | N42SH–N52UH |
| Aerogeneradores | N42SH–N48UH |
| Robótica | N42–N52 |
| Productos sanitarios | N42–N52 |
| Separadores magnéticos | N42–N52 |
Imanes de neodimio para altas temperaturas
Por qué son importantes los grados resistentes a altas temperaturas
Los imanes de neodimio estándar pueden sufrir una desmagnetización irreversible a temperaturas elevadas.
Los grados para altas temperaturas mejoran la estabilidad térmica y la fiabilidad magnética.
Aplicaciones habituales a alta temperatura
Motores de tracción para vehículos eléctricos
Los motores de los vehículos eléctricos suelen requerir calidades SH, UH o EH.
Automatización industrial
Los equipos de automatización pueden funcionar de forma continua en condiciones de temperatura elevada.
Sistemas de energía renovable
Los generadores de los aerogeneradores pueden sufrir fluctuaciones de temperatura y tensiones térmicas.
Calidad del imán frente a fuerza de tracción
Por lo general, los grados más altos mejoran el rendimiento en cuanto a la fuerza de tracción.
Ejemplo de comparación de la fuerza de tracción
| Curso | Fuerza de tracción relativa |
|---|---|
| N35 | Estándar |
| N42 | Medio-alto |
| N52 | Muy alto |
Grado magnético frente a resistencia a la temperatura
Una mayor intensidad magnética no siempre implica una mayor estabilidad térmica.
Por ejemplo:
- El N52 puede proporcionar una fuerza magnética mayor
- Es posible que el N42SH ofrezca una mayor estabilidad térmica
Recursos técnicos relacionados
Guía de fuerza de tracción
Descubre cómo influye el grado de magnetismo en la fuerza de sujeción magnética.
Guía sobre la dirección de magnetización
Comprender la magnetización axial, radial y multipolar.
Resistencia a la temperatura
Compara la estabilidad térmica de los distintos grados de NdFeB.
Guía sobre recubrimientos magnéticos
Elige el recubrimiento adecuado para entornos industriales.
Preguntas frecuentes
El N52 es uno de los grados de imanes de neodimio estándar más potentes disponibles en el mercado.
No necesariamente. El N52 ofrece una mayor intensidad magnética, pero el N42SH puede ofrecer un mejor rendimiento en entornos con altas temperaturas.
La sigla «SH» indica un tipo de material para altas temperaturas, con temperaturas máximas de funcionamiento de hasta 150 °C.
El calor excesivo puede provocar una desmagnetización parcial o irreversible.
Muchos sistemas de motores de vehículos eléctricos utilizan los grados SH, UH o EH debido a las elevadas temperaturas de funcionamiento.
Sí. Los materiales de NdFeB de mayor calidad suelen requerir una composición y unos procesos de fabricación más avanzados.
