Guía sobre la fuerza de atracción de los imanes de neodimio
Descubre cómo se mide la fuerza de tracción, qué factores influyen en la fuerza de sujeción magnética y cómo seleccionar el imán de neodimio adecuado para aplicaciones industriales y de ingeniería.
Osenc Magnets ofrece datos técnicos sobre la fuerza de tracción y asesoramiento técnico sobre los imanes de NdFeB utilizados en motores, sistemas de sujeción, equipos de automatización, separadores magnéticos y conjuntos industriales.
¿Qué es la fuerza de atracción magnética?
La fuerza de tracción es la fuerza máxima necesaria para separar un imán de una superficie ferromagnética plana en condiciones de ensayo ideales.
La fuerza de tracción se mide habitualmente en:
- Kilogramos (kg)
- Libras (lbs)
- Newtons (N)
La fuerza de sujeción real en aplicaciones prácticas puede variar en función de las condiciones ambientales y de instalación.
Cómo se mide la fuerza de tracción
Los ensayos estándar de fuerza de tracción suelen incluir:
- Una placa de ensayo de acero plano
- Contacto en toda la superficie
- Velocidad de separación controlada
- Fuerza de tracción vertical directa
El valor medido representa la fuerza de sujeción máxima en condiciones ideales de laboratorio.
Fórmula de la fuerza de tracción
La fuerza de retención magnética depende de la densidad de flujo magnético y del área de contacto.
Variables
- F = Fuerza de tracción
- B = Densidad de flujo magnético
- A = Área de contacto
- μ₀ = Permeabilidad magnética del espacio libre
Por lo general, una mayor densidad de flujo magnético y una mayor superficie de contacto aumentan la fuerza de sujeción.
Factores que influyen en la fuerza de tracción
Calidad magnética
Los grados de imán más altos suelen generar campos magnéticos más intensos.
Ejemplo: Los imanes N52 suelen generar una fuerza de atracción mayor que los imanes N35 del mismo tamaño.
Tamaño del imán
Los imanes más grandes suelen ejercer una fuerza de tracción mayor debido a que su superficie y su volumen magnéticos son mayores.
Dimensiones importantes: Diámetro, grosor, superficie de contacto.
Espacio de aire
Incluso un pequeño espacio de aire reduce considerablemente la fuerza de retención magnética.
Causas habituales de las bolsas de aire: Pintura, recubrimientos, rugosidad de la superficie, polvo o residuos.
Espesor de la superficie de acero
Las superficies de acero de poco espesor pueden saturarse magnéticamente y reducir la fuerza de sujeción.
Los materiales ferromagnéticos más gruesos suelen mejorar la atracción magnética.
Acabado superficial
Las superficies de contacto planas y lisas mejoran la eficiencia del contacto magnético.
Las superficies irregulares o rugosas reducen la fuerza de tracción.
Temperatura
Las temperaturas elevadas pueden reducir el rendimiento magnético y aumentar el riesgo de desmagnetización.
Fuerza de tracción según el grado del imán
Comparación de la fuerza de tracción relativa
| Curso | Intensidad magnética relativa |
|---|---|
| N35 | Estándar |
| N42 | Medio-alto |
| N48 | Alto |
| N52 | Muy alto |
Por lo general, los grados con un BHmáx más alto aumentan el rendimiento de retención magnética.
Tabla de fuerzas de atracción de los imanes de disco
Ejemplo de datos de fuerza de tracción
| Diámetro | Espesor | Curso | Fuerza de tracción aproximada |
|---|---|---|---|
| 10 mm | 2 mm | N42 | 1,2 kg |
| 15 mm | 3 mm | N42 | 3,5 kg |
| 20 mm | 5 mm | N52 | 8,5 kg |
| 25 mm | 5 mm | N52 | 12 kg |
| 30 mm | 10 mm | N52 | 28 kg |
Los valores son aproximados y pueden variar en función de las condiciones de ensayo y la configuración del material.
Tabla de fuerzas de atracción de los imanes de bloque
| Longitud × Anchura × Grosor | Curso | Fuerza de tracción aproximada |
|---|---|---|
| 20 × 10 × 5 mm | N42 | 4 kg |
| 40 × 20 × 10 mm | N52 | 25 kg |
| 60 × 20 × 10 mm | N52 | 42 kg |
Tabla de fuerzas de tracción de los imanes anulares
| Diámetro exterior | Diámetro interior | Espesor | Fuerza de tracción aproximada |
|---|---|---|---|
| 20 mm | 10 mm | 5 mm | 5 kg |
| 30 mm | 15 mm | 5 mm | 10 kg |
| 50 mm | 25 mm | 10 mm | 28 kg |
Fuerza de tracción frente a fuerza de cizallamiento
Fuerza de tracción
Fuerza aplicada perpendicularmente a la superficie de contacto.
Fuerza de cizallamiento
Fuerza aplicada en paralelo a la superficie de contacto.
La capacidad de resistencia al esfuerzo cortante suele ser menor debido a la reducción de la fricción y a los efectos de deslizamiento.
Fuerza de tracción frente a densidad de flujo magnético
La fuerza de tracción y la densidad de flujo magnético son magnitudes relacionadas, pero no idénticas.
Densidad de flujo magnético
Unidad de medida:
- Gauss
- Tesla
Fuerza de tracción
Mide la capacidad de sujeción real en aplicaciones mecánicas.

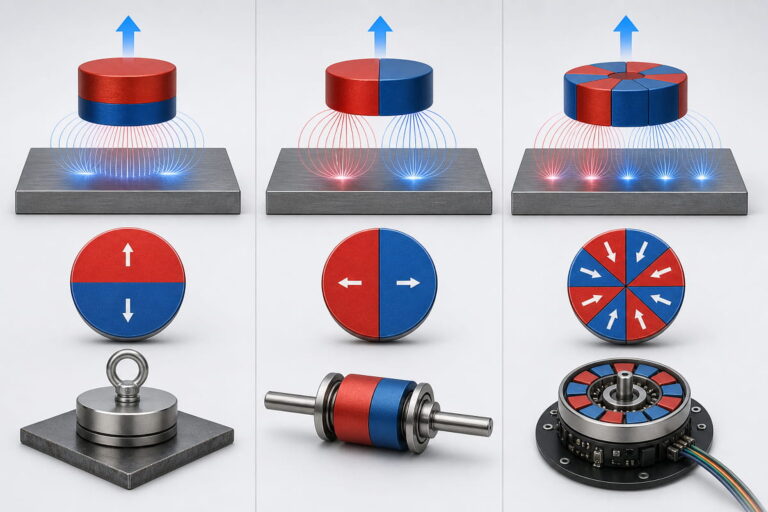

Fuerza de tracción y dirección de magnetización
La dirección de la magnetización influye en la distribución de la fuerza magnética.
Magnetización axial
Se utiliza a menudo en aplicaciones de sujeción directa.
Magnetización diametral
Se utiliza habitualmente en sistemas rotativos y sensores.
Magnetización multipolar
Se utiliza en motores, codificadores y equipos rotativos de precisión.
La fuerza de tracción en aplicaciones del mundo real
Sistemas de sujeción industrial
Los imanes se utilizan para aplicaciones de posicionamiento, sujeción y fijación.
Separadores magnéticos
Los imanes de gran fuerza de tracción capturan los contaminantes ferrosos en los sistemas de procesamiento de materiales.
Robótica y automatización
Los imanes compactos de alta resistencia se utilizan en conjuntos robóticos y equipos de automatización.
Motores eléctricos para vehículos
Los imanes de NdFeB de alto rendimiento generan potentes campos magnéticos en estructuras de motor compactas.

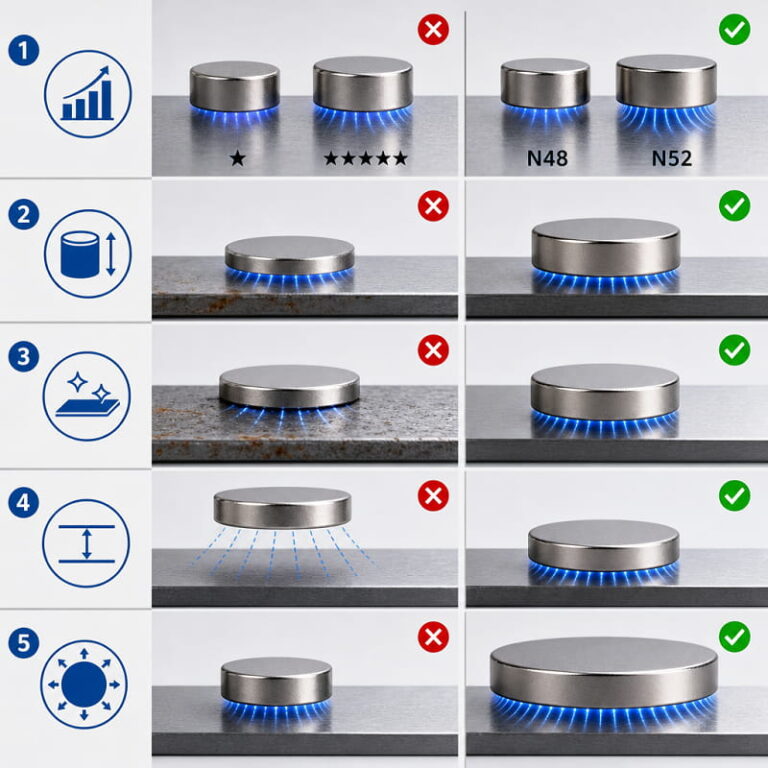

Cómo aumentar la fuerza de tracción
Utiliza imanes de mayor calidad
Los imanes N48 y N52 suelen generar campos magnéticos más intensos.
Aumentar el grosor del imán
Los imanes más gruesos suelen mejorar el flujo magnético y la capacidad de sujeción.
Mejorar la superficie de contacto
Las superficies lisas de acero maximizan el contacto magnético.
Reducir los espacios de aire
Reducir al mínimo la distancia entre el imán y la superficie de acero mejora considerablemente la fuerza.
Utiliza una superficie de contacto mayor
Los imanes más grandes suelen ejercer una mayor fuerza de atracción.
Efectos de la temperatura sobre la fuerza de tracción
Las temperaturas de funcionamiento elevadas pueden reducir la fuerza magnética.
Ejemplos de grados de temperatura
| Tipo de calificación | Temperatura máxima de funcionamiento |
|---|---|
| Estándar | 80 °C |
| H | 120 °C |
| SH | 150 °C |
| UH | 180 °C |
Para entornos con temperaturas elevadas, se recomienda utilizar grados resistentes a altas temperaturas.
Recursos técnicos relacionados
Guía de niveles de las escuelas magnet
Descubre cómo los grados de los imanes influyen en su rendimiento magnético.
Guía sobre la dirección de magnetización
Comprender los métodos de magnetización axial, radial y multipolar.
Guía sobre recubrimientos magnéticos
Compara la resistencia a la corrosión y las opciones de protección medioambiental.
Resistencia a la temperatura
Selecciona el tipo de imán adecuado para temperaturas de funcionamiento elevadas.
Preguntas frecuentes
El tipo de imán, el tamaño, el entrehierro, el área de contacto y el estado de la superficie del acero influyen de manera significativa en la fuerza de tracción.
Sí. Las superficies ferromagnéticas más gruesas suelen mejorar la atracción magnética y reducir los efectos de saturación.
Las condiciones reales, como los recubrimientos, la rugosidad de la superficie, los espacios de aire y la geometría de la instalación, reducen la fuerza de sujeción efectiva.
La fuerza de tracción se mide normalmente mediante ensayos de separación vertical calibrados sobre una superficie plana de acero.
Sí. Las temperaturas elevadas pueden reducir la fuerza magnética y aumentar el riesgo de desmagnetización.
