Proceso de magnetización de los imanes de neodimio
Osenc Magnets ofrece soluciones de magnetización a medida para imanes de NdFeB sinterizados, incluyendo magnetización axial, diametral, radial y multipolar para aplicaciones industriales como motores de vehículos eléctricos, robótica, sensores, sistemas de automatización, dispositivos médicos y conjuntos magnéticos.
Comprender la dirección de la magnetización es fundamental para el diseño de circuitos magnéticos, la distribución del campo magnético, la compatibilidad de los componentes y el rendimiento general del sistema.
¿Qué es la dirección de magnetización?

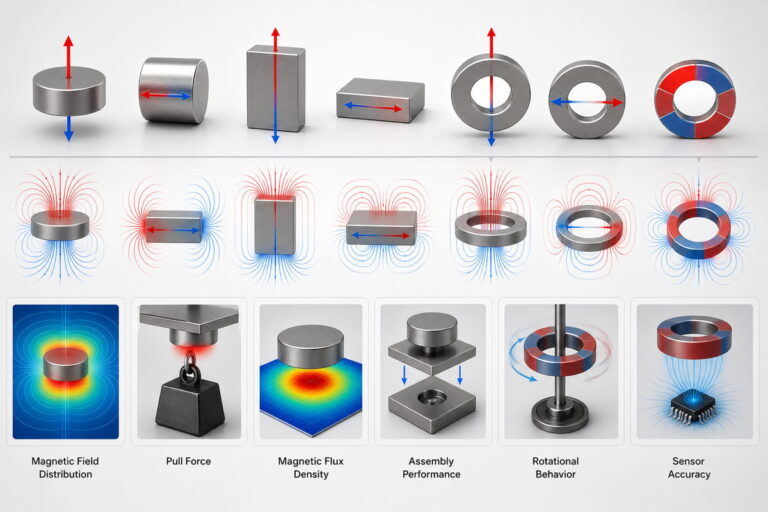

Orientación de los polos magnéticos en los imanes de NdFeB
La dirección de magnetización se refiere a la orientación de los polos magnéticos norte y sur dentro de un imán permanente.
La configuración de la magnetización influye directamente en:
- Distribución del campo magnético
- Fuerza de tracción
- Densidad de flujo magnético
- Rendimiento del montaje
- Comportamiento rotacional
- Precisión del sensor

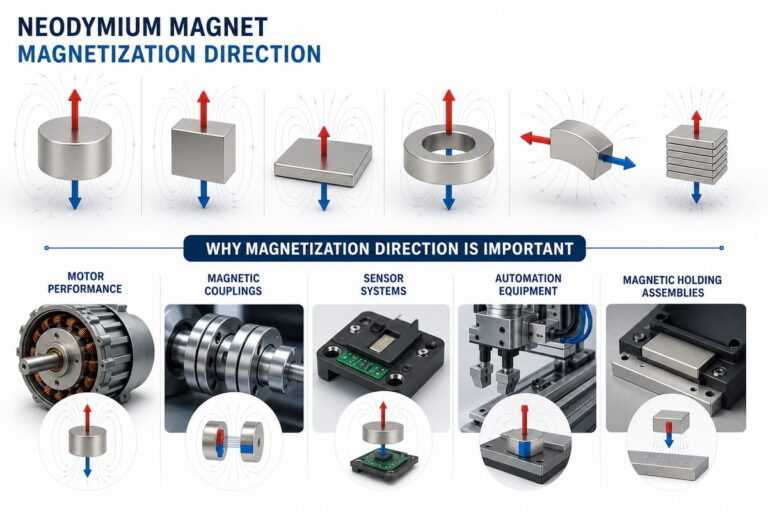

Por qué es importante la dirección de la magnetización
La elección correcta de la magnetización es esencial para:
- Rendimiento del motor
- Acoplamientos magnéticos
- Sistemas de sensores
- Equipos de automatización
- Conjuntos de sujeción magnéticos
Direcciones habituales de magnetización
Osenc Magnets ofrece múltiples configuraciones de magnetización en función de los requisitos de la aplicación y del diseño del circuito magnético.
Principales tipos de magnetización
Magnetización axial
Polos magnéticos en superficies planas
La magnetización axial sitúa los polos norte y sur en las caras opuestas del imán.
Estructura típica
N↑ S↓

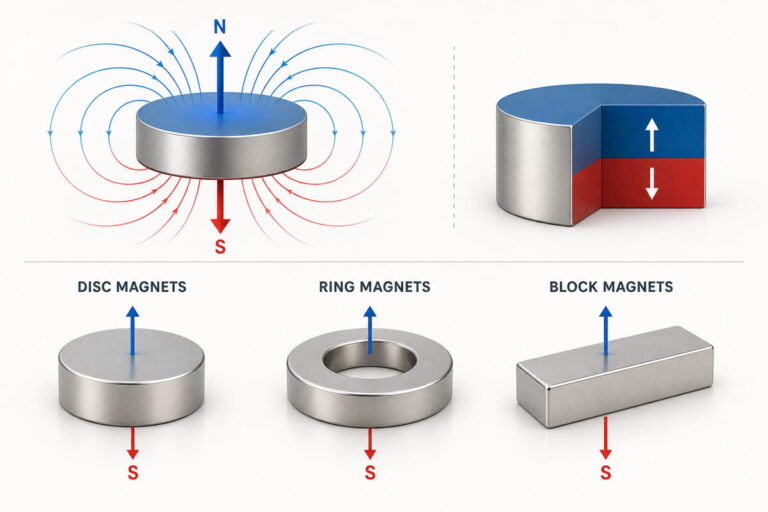

Formas comunes
- Imanes de disco
- Imanes de anillo
- Imanes en forma de bloque

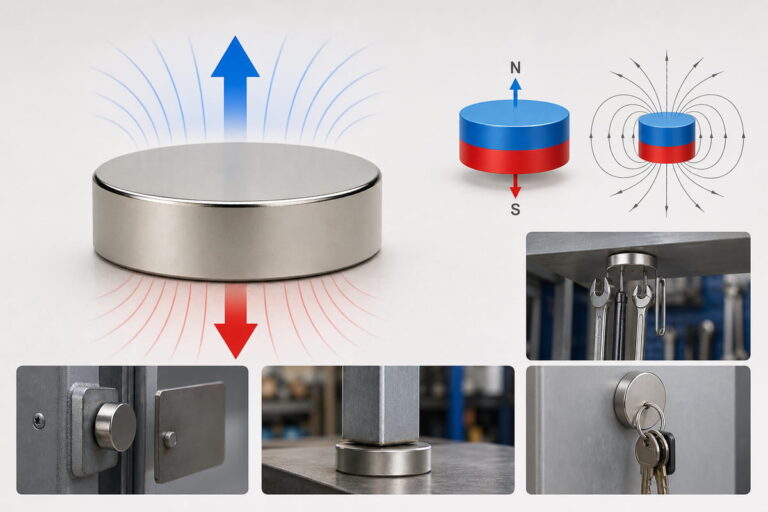

Características principales
- Gran fuerza de tracción directa
- Orientación sencilla del campo magnético
- Configuración industrial habitual
- Adecuado para aplicaciones de sujeción

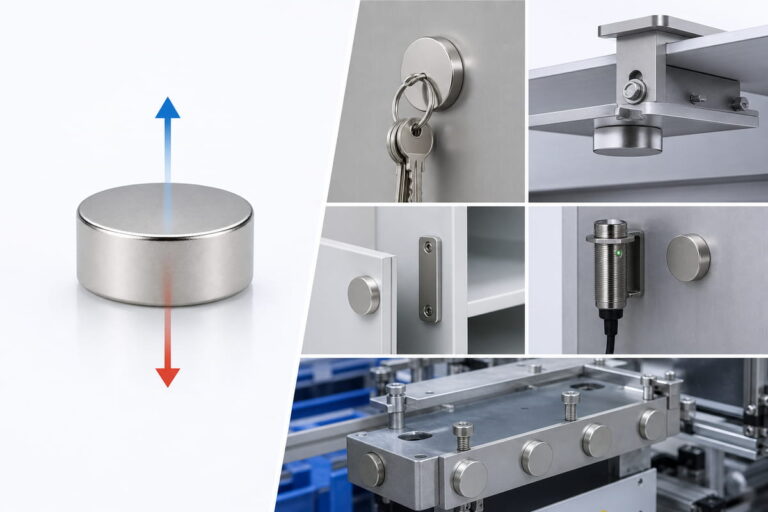

Aplicaciones típicas
- Soportes magnéticos
- Sistemas de montaje
- Cierres
- Sensores
- Montajes industriales generales

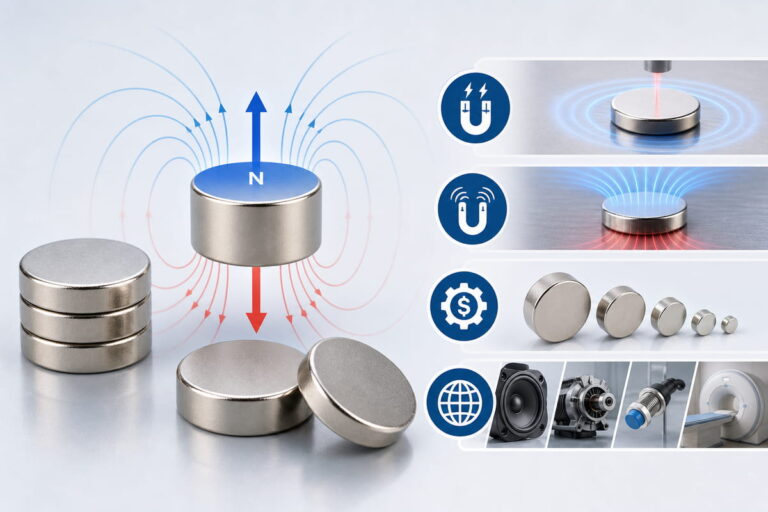

Ventajas
- Proceso sencillo de magnetización
- Campo superficial intenso
- Fabricación rentable
- Diseño muy extendido
Magnetización diametral
Polos magnéticos en lados curvos
La magnetización diametral sitúa los polos norte y sur en lados curvos opuestos de los imanes cilíndricos o en forma de anillo.
Estructura típica
N←◯→S

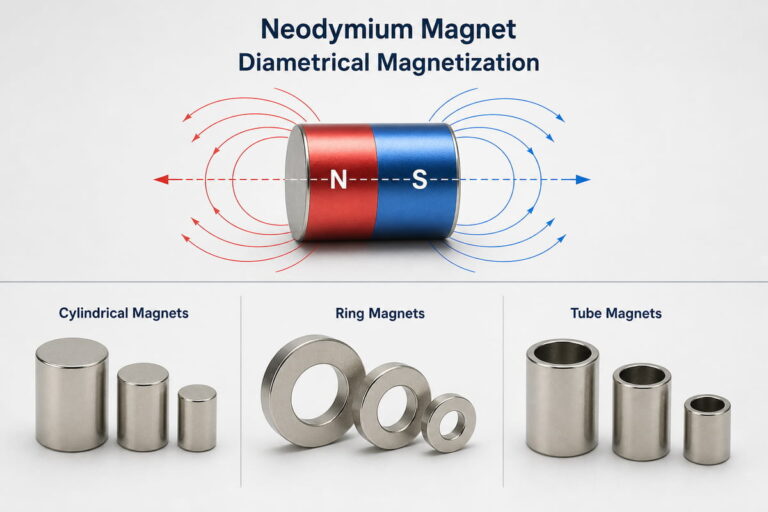

Formas comunes
- Imanes cilíndricos
- Imanes de anillo
- Imanes tubulares

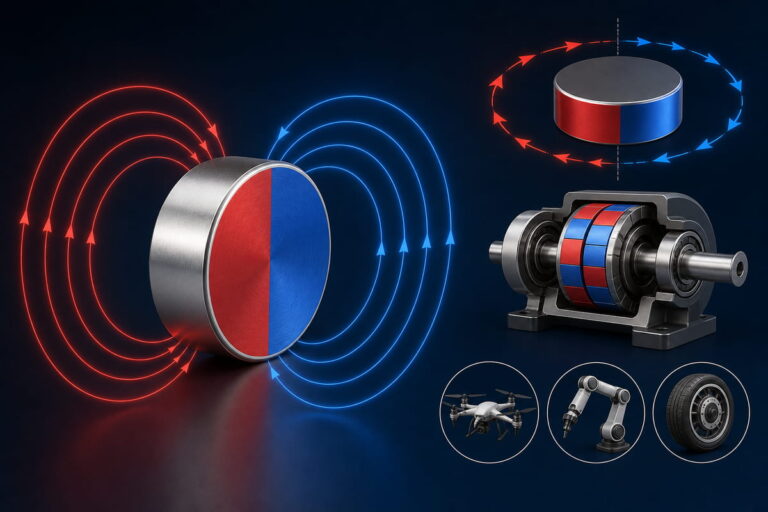

Características principales
- Campo magnético rotatorio
- Estructura de postes orientada lateralmente
- Apto para sistemas giratorios

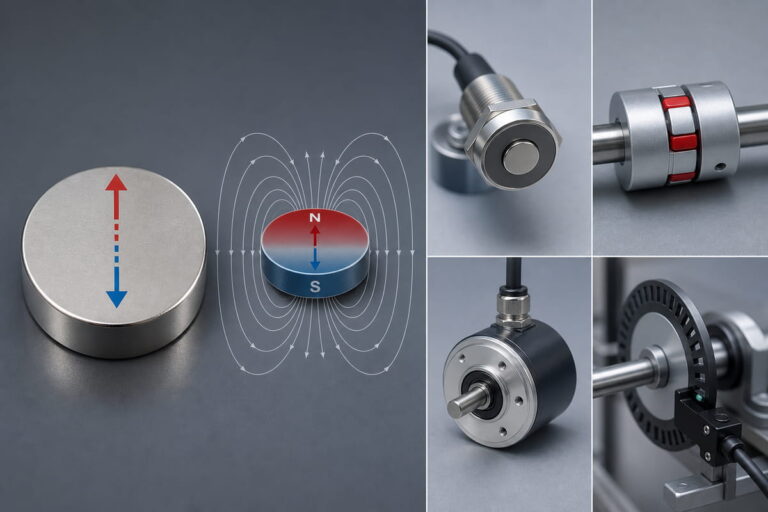

Aplicaciones típicas
- Sensores
- Acoplamientos magnéticos
- Codificadores rotativos
- Sistemas de detección de posición

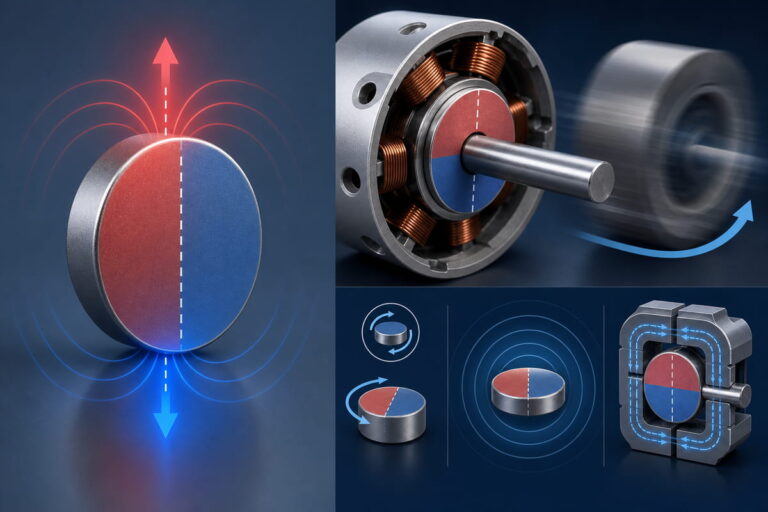

Ventajas
- Ideal para aplicaciones rotativas
- Comportamiento magnético rotacional estable
- Diseño de circuitos magnéticos compactos
Magnetización radial
Polos magnéticos orientados radialmente
La magnetización radial distribuye los polos magnéticos de forma radial alrededor de la geometría del imán.
Estructura típica
N⇒◯⇐S

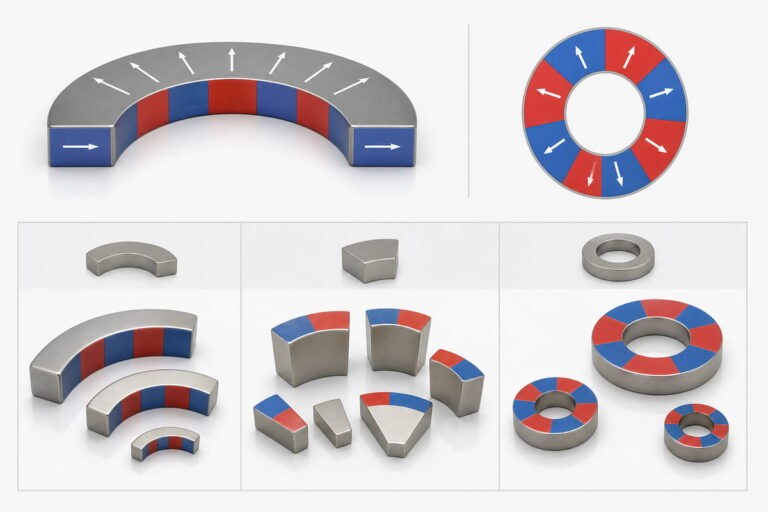

Formas comunes
- Imanes de arco
- Imanes segmentados
- Imanes de anillo
Características principales
- Flujo magnético radial
- Optimizado para sistemas rotativos
- Circuitos magnéticos de alta eficiencia

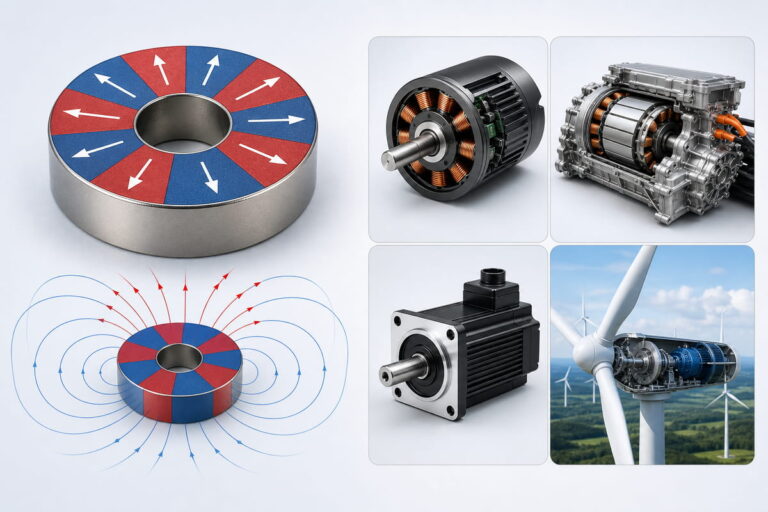

Aplicaciones típicas
- Motores de corriente continua sin escobillas
- Motores eléctricos para vehículos
- Servomotores
- Generadores eólicos

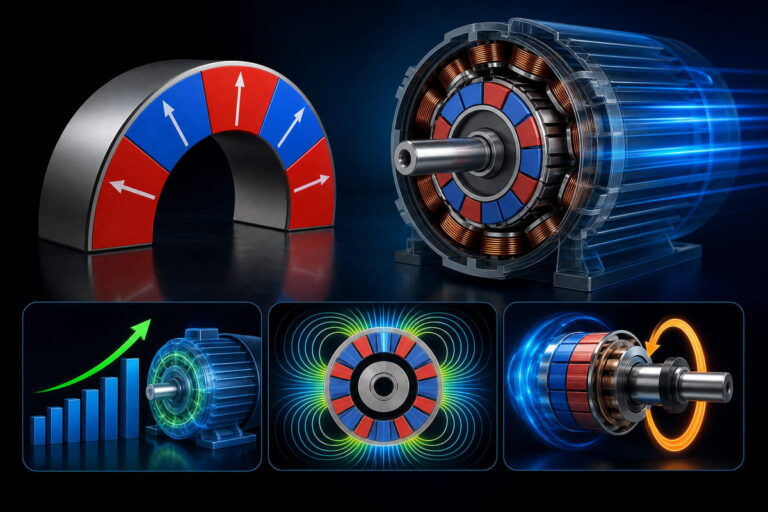

Ventajas
- Alta eficiencia del motor
- Mejora en la distribución del flujo magnético
- Rendimiento de par optimizado
Consideraciones técnicas
La magnetización radial suele requerir herramientas de magnetización especializadas y un control preciso del campo magnético.

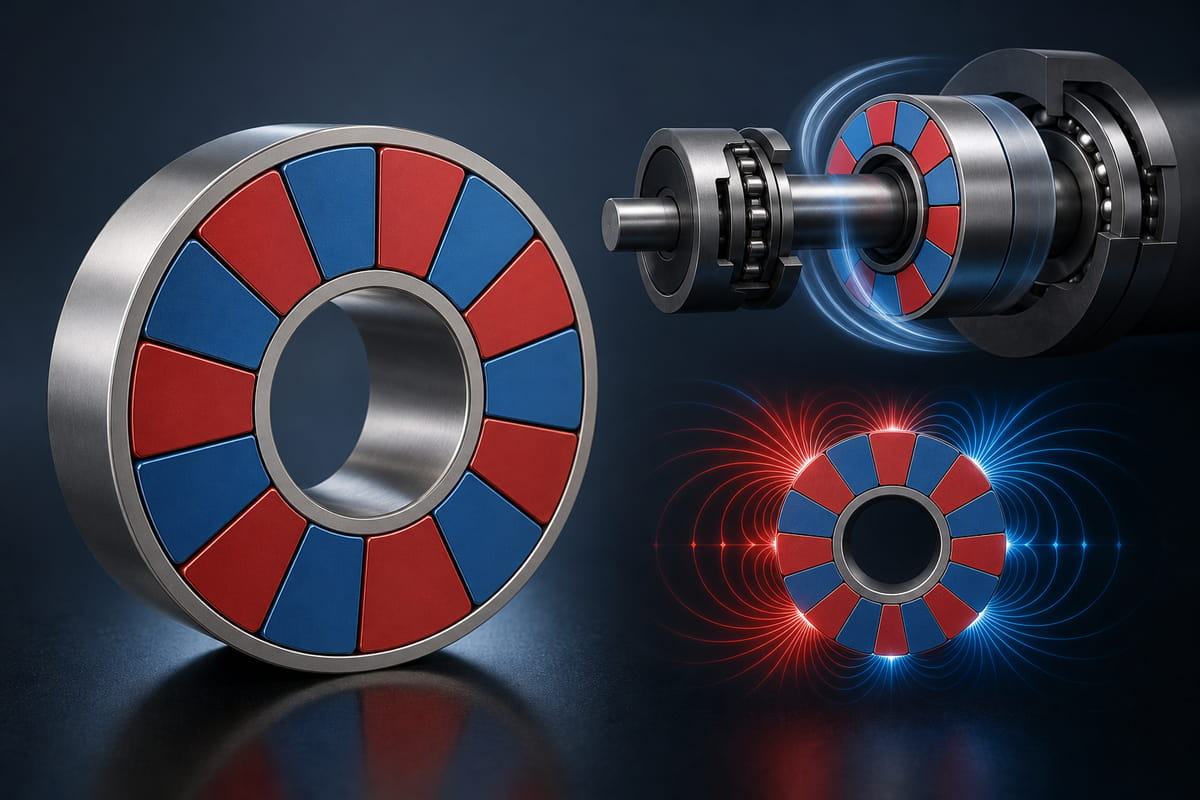

Magnetización multipolar
Configuraciones de varios polos
La magnetización multipolar genera polos norte y sur alternados distribuidos por toda la superficie del imán.
Ejemplo de disposición de postes
N−S−N−S−N−S
Características principales
- Múltiples polos magnéticos
- Rendimiento rotacional de precisión
- Patrones de campos magnéticos controlados

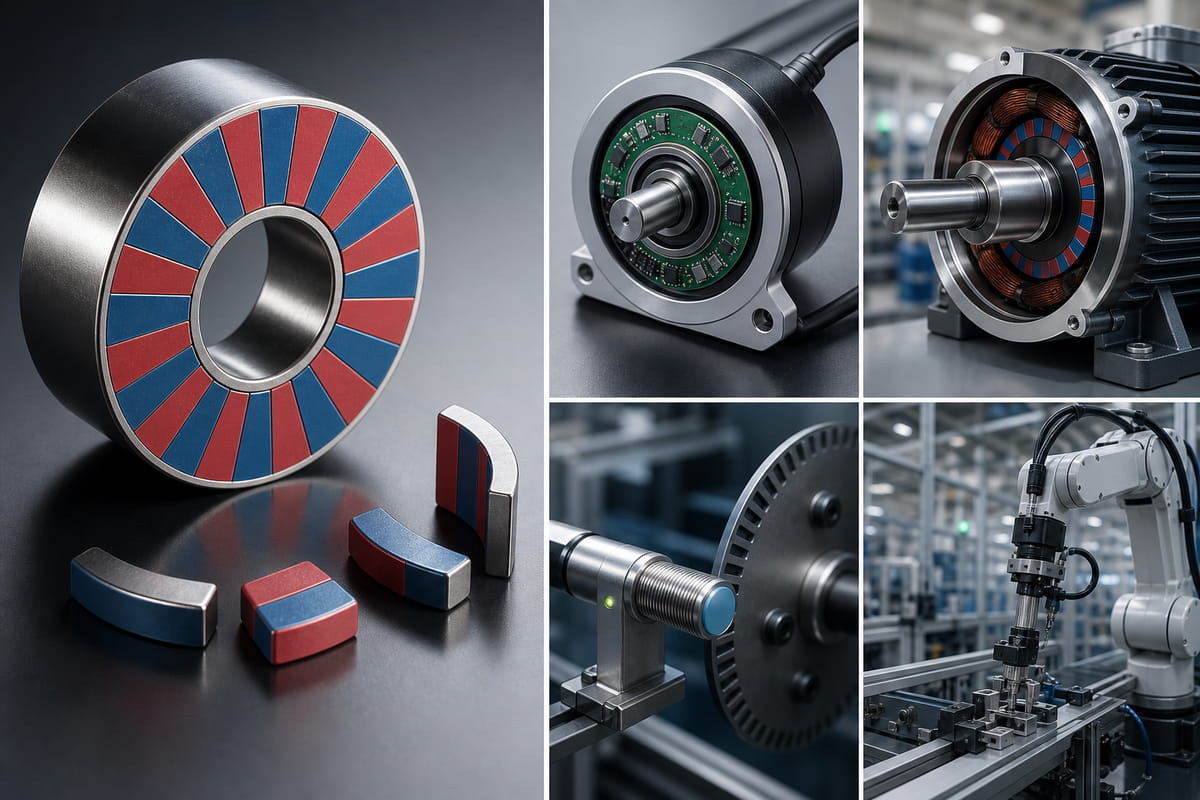

Aplicaciones típicas
- Codificadores
- Motores de alta precisión
- Sistemas de sensores
- Equipos de automatización
Ventajas
- Detección de posición mejorada
- Control rotacional de precisión
- Sistemas magnéticos compactos
Dirección de magnetización según la forma del imán
| Forma del imán | Dirección común de magnetización |
|---|---|
| Imán de disco | Axial |
| Imán de anillo | Axial / Diametral / Radial |
| Imán en forma de bloque | Axial |
| Imán de arco | Radial |
| Imán tubular | Diametralmente opuesto |
| Imán de segmento | Radial / Multipolar |
Proceso de magnetización
Magnetización por pulsos de alta intensidad
Los imanes de neodimio se magnetizan tras su mecanizado y recubrimiento mediante equipos de magnetización por pulsos de alta energía.
Flujo de trabajo de magnetización
Mecanizado → Recubrimiento → Colocación en el dispositivo de sujeción → Magnetización por impulsos → Inspección del flujo

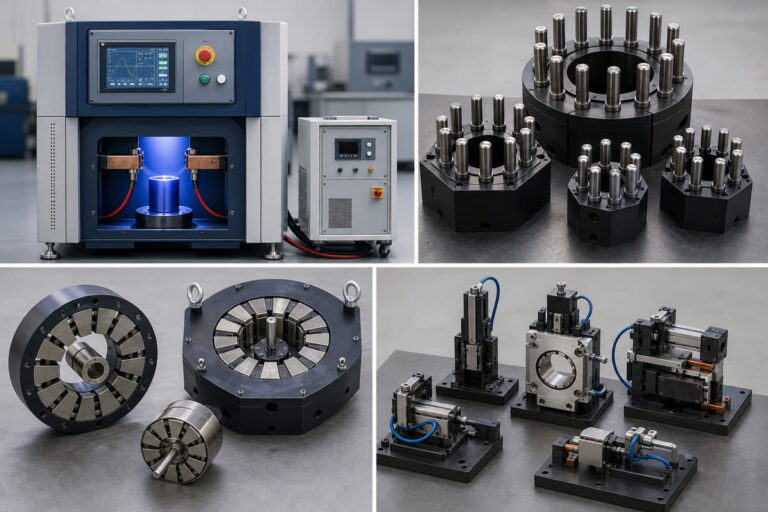

Equipos de magnetización
- Magnetizadores por impulsos
- Lámparas multipolares
- Dispositivos de magnetización radial
- Sistemas de herramientas a medida

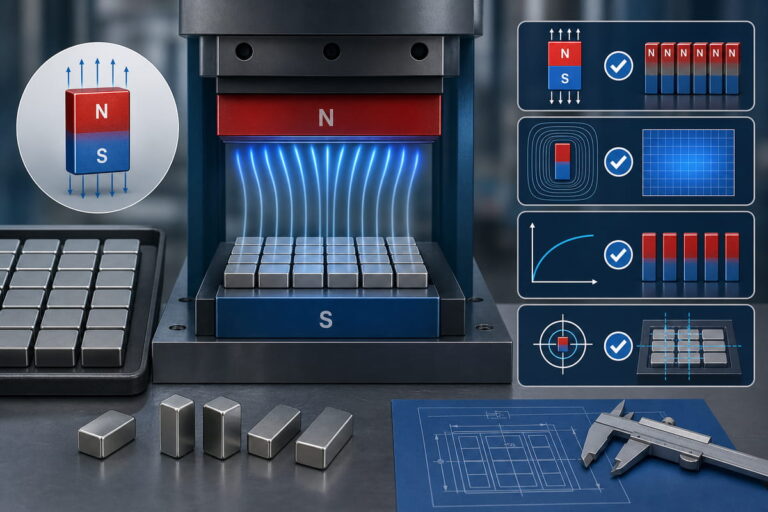

Objetivos del proceso
- Orientación estable del poste
- Campo magnético uniforme
- Rendimiento magnético constante
- Posicionamiento preciso de los postes
Distribución del flujo magnético y del campo magnético
Efecto de la dirección de magnetización
La dirección de la magnetización influye de manera significativa en el comportamiento del campo magnético y en la distribución del flujo magnético.
Densidad de flujo magnético
B=Φ/A
Dónde:
- ( B ) = Densidad de flujo magnético
- ( Φ ) = Flujo magnético
- ( A ) = Área

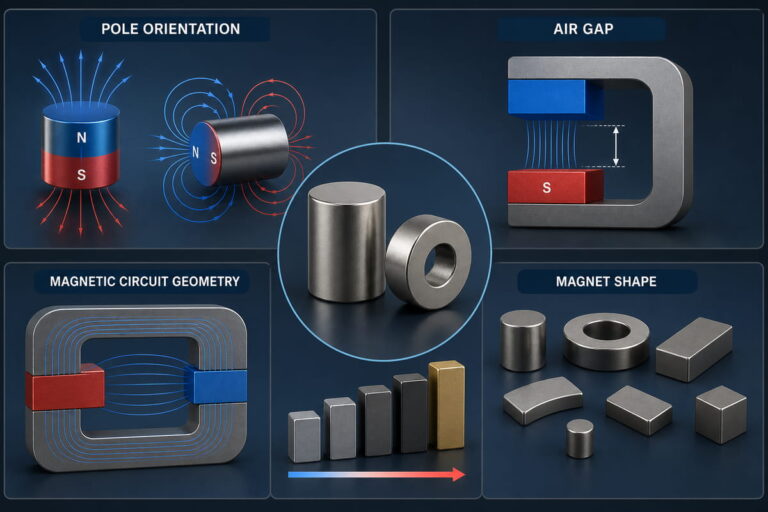

Factores de ingeniería
- Orientación del poste
- Espacio de aire
- Geometría del circuito magnético
- Calidad del material
- Forma del imán
Fuerza de tracción y dirección de magnetización
Relación entre la orientación de los polos y la fuerza
Las diferentes direcciones de magnetización influyen en el rendimiento de la fuerza de tracción y en el comportamiento de la interacción magnética.
Magnetización axial
Normalmente genera una fuerte fuerza de tracción directa sobre superficies de contacto planas.
Magnetización diametral
Proporciona una interacción magnética rotacional en lugar de una fuerza de sujeción directa.
Magnetización radial
Optimizado para campos magnéticos rotatorios en sistemas de motores.

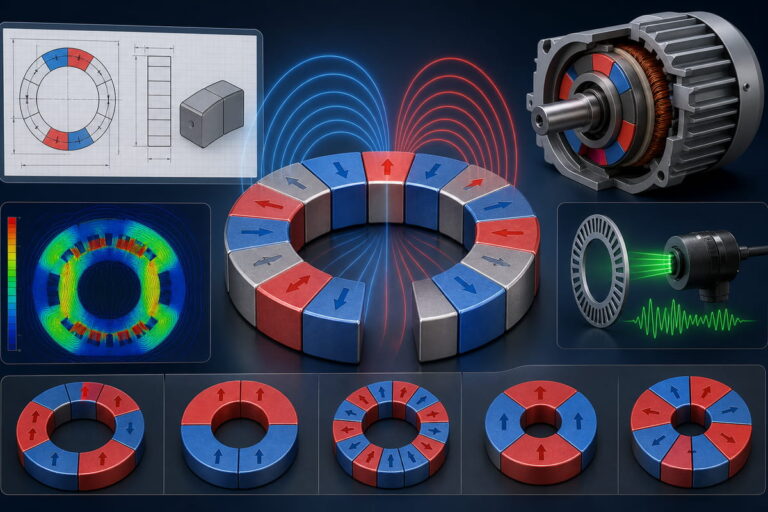

Soluciones de magnetización a medida
Magnetización específica para cada aplicación
Osenc Magnets ofrece soluciones de magnetización a medida basadas en:
- Planos en CAD
- Diseño de motores
- Requisitos de los sensores
- Diseño de circuitos magnéticos
- Requisitos de configuración de los postes
Opciones de magnetización personalizadas
- Axial
- Diametralmente opuesto
- Radial
- Multipolar
- Diseños de postes inclinados
- Recuento de postes personalizado

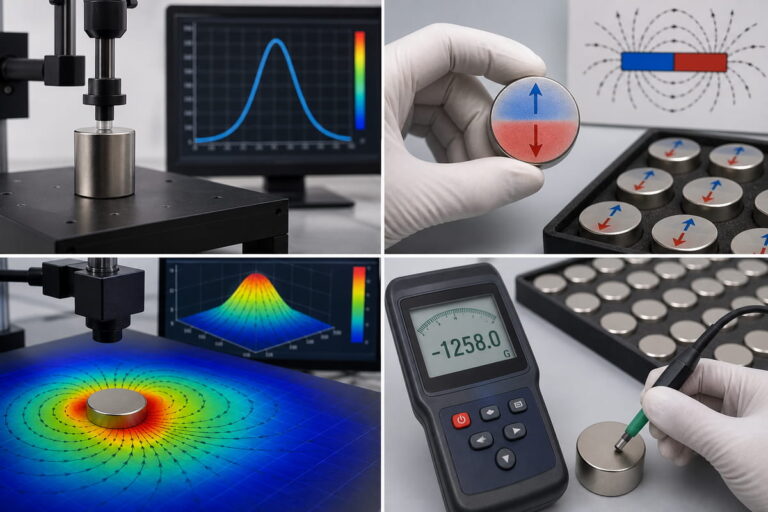

Control de calidad y pruebas de fundente
Verificación de los polos magnéticos
Osenc Magnets lleva a cabo procedimientos de inspección para verificar la orientación magnética y la uniformidad del campo magnético.
Capacidades de inspección
Pruebas de densidad de flujo
Medición de la intensidad del campo magnético.
Inspección de la orientación de los postes
Verificación de la posición de los polos magnéticos.
Cartografía del campo magnético
Análisis de la distribución del campo magnético.
Pruebas con medidor de Gauss
Medición de la densidad de flujo magnético superficial.

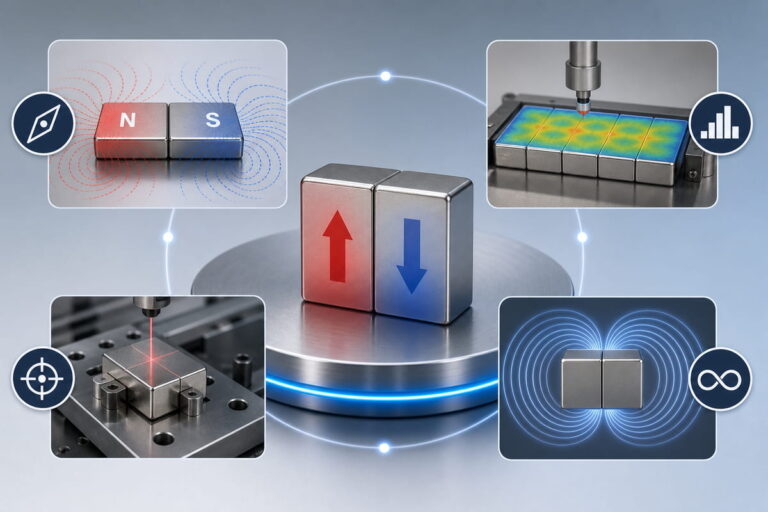

Objetivos de calidad
- Orientación estable del poste
- Rendimiento magnético uniforme
- Posicionamiento preciso de los postes
- Flujo magnético constante
Preguntas frecuentes
La dirección de magnetización se refiere a la orientación de los polos magnéticos norte y sur dentro de un imán permanente.
La magnetización axial sitúa los polos magnéticos en las superficies planas opuestas del imán.
La magnetización diametral sitúa los polos magnéticos en lados opuestos y curvados de los imanes cilíndricos.
La magnetización radial se utiliza habitualmente en motores sin escobillas, motores de vehículos eléctricos y sistemas magnéticos rotativos.
La magnetización multipolar crea múltiples polos norte y sur alternados a lo largo de la superficie del imán.
Sí. Osenc Magnets ofrece configuraciones de polos a medida y soluciones de magnetización específicas para cada aplicación.
