Imanes para motores de vehículos eléctricos destinados a sistemas de propulsión de vehículos eléctricos
Osenc Magnets fabrica imanes de neodimio de alto rendimiento para motores de vehículos eléctricos, sistemas de propulsión híbridos, sistemas de dirección asistida eléctrica y aplicaciones automovilísticas avanzadas.
Nuestros imanes de NdFeB sinterizados a medida están diseñados para ofrecer una alta densidad de par, diseños de motores compactos, estabilidad térmica y un rendimiento magnético a largo plazo en los exigentes entornos de funcionamiento de los vehículos eléctricos.

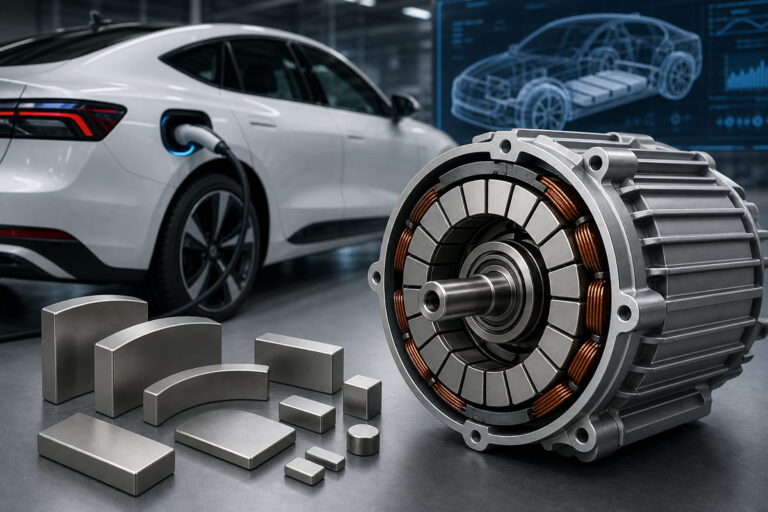

Imanes de neodimio para motores de vehículos eléctricos
Los motores de los vehículos eléctricos requieren imanes permanentes de alto rendimiento capaces de generar campos magnéticos potentes, estructuras de motor compactas y un rendimiento estable a temperaturas de funcionamiento elevadas.
Los imanes de neodimio, hierro y boro (NdFeB) se utilizan ampliamente en los motores síncronos de imanes permanentes (PMSM) y en los motores de corriente continua sin escobillas debido a su elevada densidad de energía magnética y a sus excelentes características de eficiencia.
Ventajas de los imanes de NdFeB en los motores de los vehículos eléctricos
Alta densidad de energía magnética
Los imanes de NdFeB ofrecen una alta remanencia y una elevada densidad de flujo magnético, lo que permite diseñar motores compactos con una elevada potencia de salida.
Mayor densidad de par
Los imanes de alto rendimiento permiten aumentar el par de salida, al tiempo que reducen el tamaño y el peso totales del motor.
Alta eficiencia del motor
Los sistemas de motores de imanes permanentes mejoran la eficiencia en la conversión de energía y reducen las pérdidas de potencia.
Diseño compacto del motor
Su gran rendimiento magnético permite a los ingenieros diseñar sistemas de propulsión para vehículos eléctricos más pequeños y ligeros.
Complejidad mecánica reducida
Los motores de imanes permanentes reducen la necesidad de contar con sistemas de excitación adicionales en comparación con los diseños de motores tradicionales.
Tipos habituales de imanes para motores de vehículos eléctricos

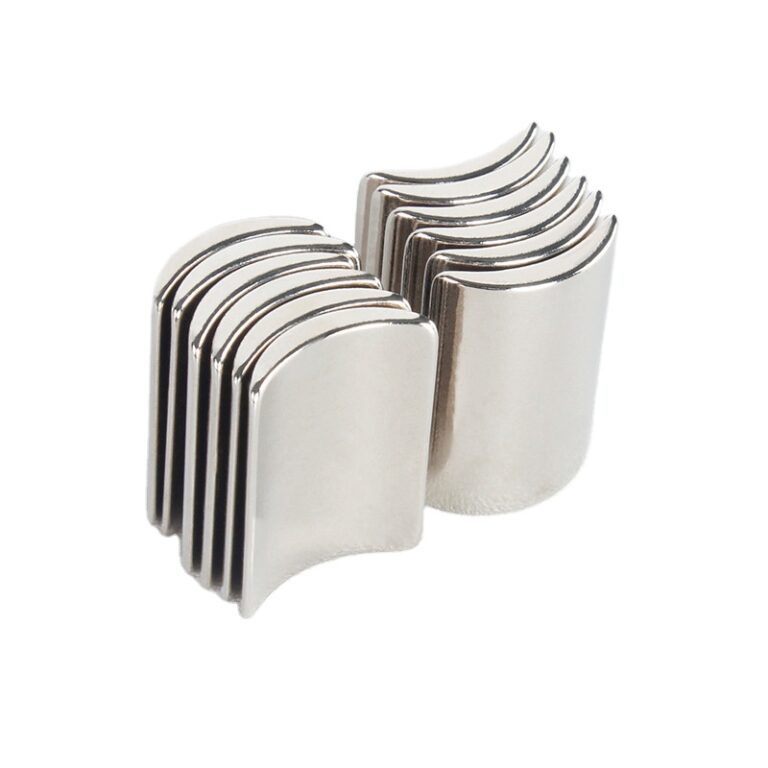

Imanes de arco
Los imanes en forma de arco y de segmento se utilizan habitualmente en los conjuntos de rotor de los motores de imanes permanentes.
Características
- Geometría curva
- Magnetización radial
- Alta densidad de flujo
- Integración de rotores de precisión

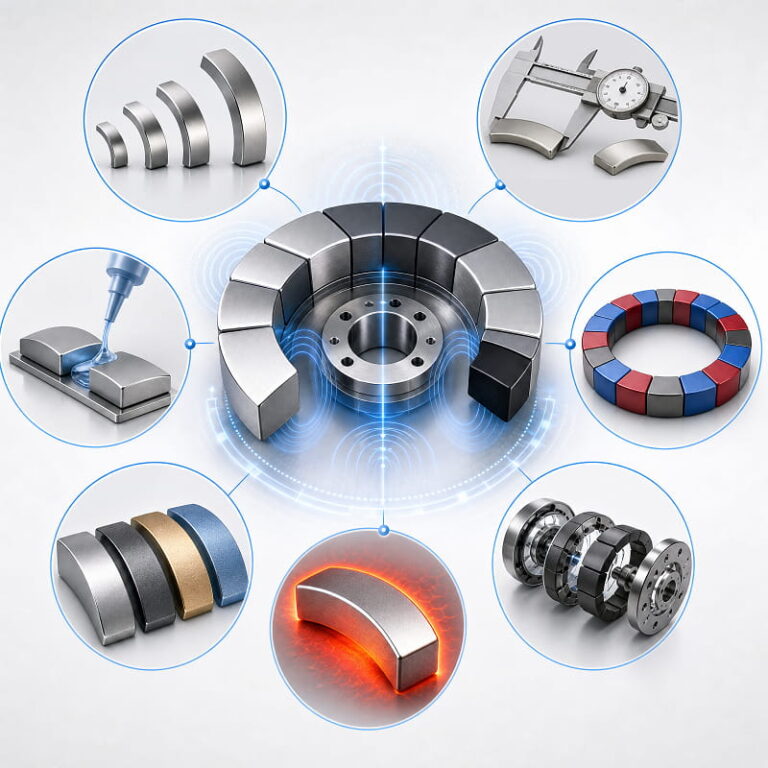

Imanes segmentados
Los imanes segmentados se utilizan en motores de tracción de alta eficiencia que requieren una distribución optimizada del campo magnético.
Características
- Configuraciones multipolares
- Geometría de tolerancia ajustada
- Rendimiento optimizado del rotor
Imanes de anillo
Los imanes anulares pueden utilizarse en sistemas de motor compactos y en componentes auxiliares de los vehículos eléctricos.
Características
- Magnetización multipolar
- Estructura compacta
- Control preciso del campo magnético
Aplicaciones típicas de los vehículos eléctricos

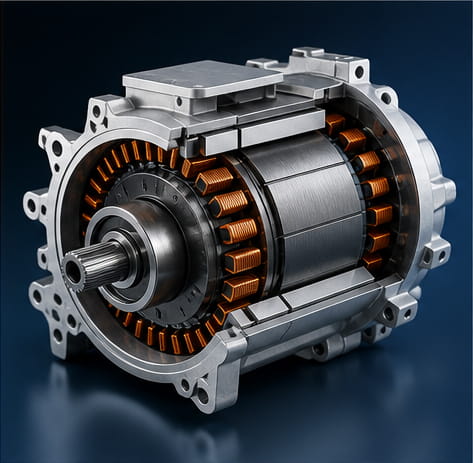

Motores de tracción para vehículos eléctricos
Imanes de NdFeB de alto rendimiento para motores eléctricos de tracción principales.

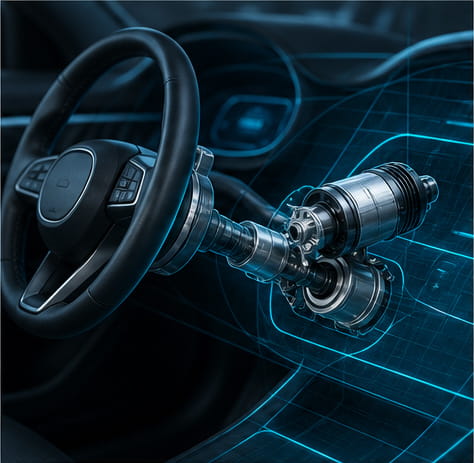

Sistemas de dirección asistida eléctrica
Imanes compactos para sistemas de motores de dirección de precisión.

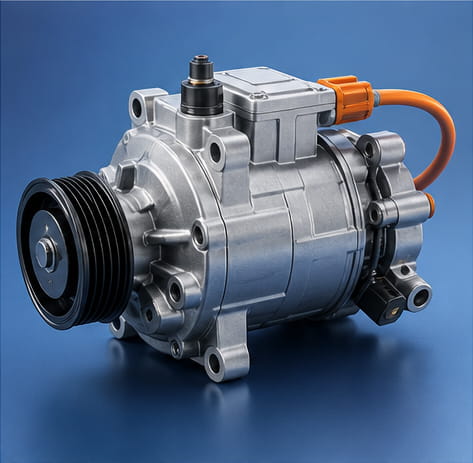

Compresores eléctricos
Imanes permanentes utilizados en los motores de los compresores eléctricos de aire acondicionado.

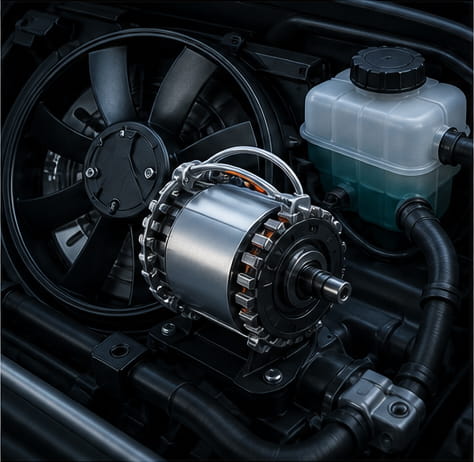

Sistemas de motores auxiliares
Imanes para bombas, sistemas de refrigeración y aplicaciones de accionamiento secundario.
Motores para vehículos híbridos
Imanes de alta temperatura para sistemas de vehículos eléctricos híbridos.
Tipos de imanes para altas temperaturas destinados a motores de vehículos eléctricos
Los motores de los vehículos eléctricos suelen funcionar a temperaturas elevadas y en condiciones de carga dinámica.
Osenc Magnets suministra grados de NdFeB para altas temperaturas, diseñados para ofrecer estabilidad térmica y resistencia a la desmagnetización.
Comparación de grados de temperatura
| Tipo de calificación | Temperatura máxima de funcionamiento |
|---|---|
| H | 120 °C |
| SH | 150 °C |
| UH | 180 °C |
| EH | 200 °C |
Factores clave de rendimiento
- Alta coercitividad
- Estabilidad térmica
- Resistencia a la desmagnetización
- Fiabilidad a largo plazo
Requisitos típicos de funcionamiento de los vehículos eléctricos
- Rotación a alta velocidad
- Ciclos térmicos
- Condiciones de carga continua
- Limitaciones de espacio en espacios reducidos

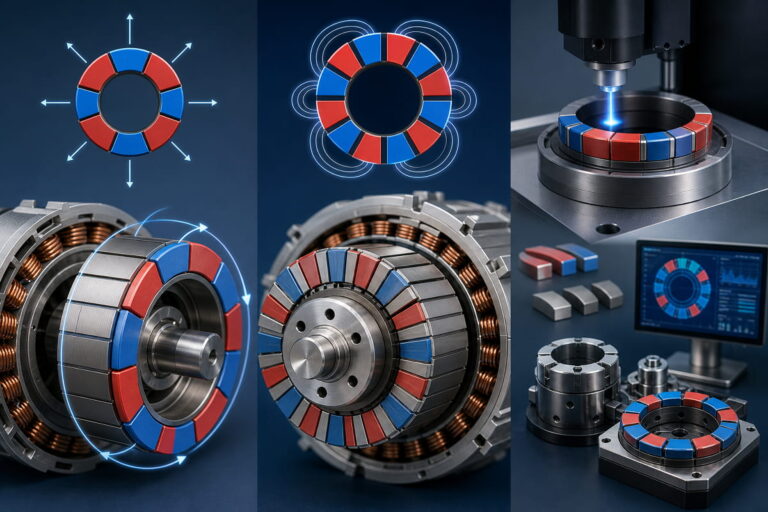

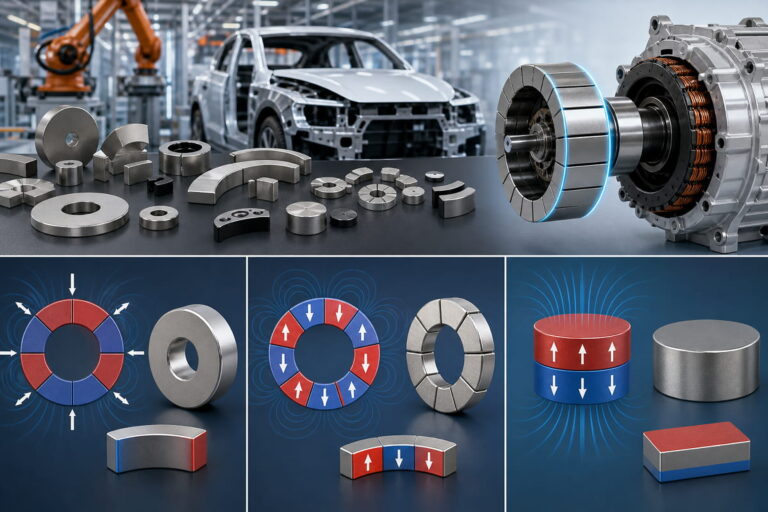

Métodos de magnetización de motores eléctricos para vehículos eléctricos
Magnetización radial
La magnetización radial se utiliza habitualmente en los conjuntos de rotores para generar campos magnéticos rotatorios.
Magnetización multipolar
Hay varios polos magnéticos distribuidos alrededor del rotor para optimizar la eficiencia del motor y el par de salida.
Control preciso de la magnetización
Osenc Magnets ofrece herramientas de magnetización a medida y magnetización multipolar para aplicaciones avanzadas en motores de vehículos eléctricos.
Campo magnético y eficiencia del motor
La fuerza magnética generada por los imanes de NdFeB contribuye directamente al par y al rendimiento del motor.
Relación simplificada de la fuerza magnética
Consideraciones técnicas
- Densidad de flujo
- Geometría del rotor
- Espacio de aire
- Configuración de los postes
- Gestión térmica
Recubrimientos superficiales para entornos automovilísticos
Los imanes de los motores de los vehículos eléctricos pueden estar expuestos a la humedad, a los cambios de temperatura, a las vibraciones y a entornos corrosivos.
Recubrimientos habituales
| Recubrimiento | Resistencia a la corrosión | Uso habitual |
|---|---|---|
| NiCuNi | Medio | Sistemas de motor estándar |
| Epoxi | Alto | Entornos húmedos |
| PTFE | Alto | Aplicaciones especializadas |
Ventajas del recubrimiento
- Protección contra la corrosión
- Resistencia ambiental
- Mayor estabilidad superficial
- Fiabilidad a largo plazo
Fabricación de precisión de imanes para vehículos eléctricos
Osenc Magnets ofrece servicios de mecanizado de precisión e inspección para la fabricación de imanes para motores de vehículos eléctricos.
Capacidades de fabricación
- Mecanizado con imanes de arco
- Rectificado de precisión
- Procesamiento con tolerancias estrictas
- Magnetización multipolar
- Recubrimiento de superficies
- Trazabilidad de lotes
Capacidad de tolerancia
Tolerancias de precisión de hasta ±0,03 mm, en función de la geometría y los requisitos de la aplicación.

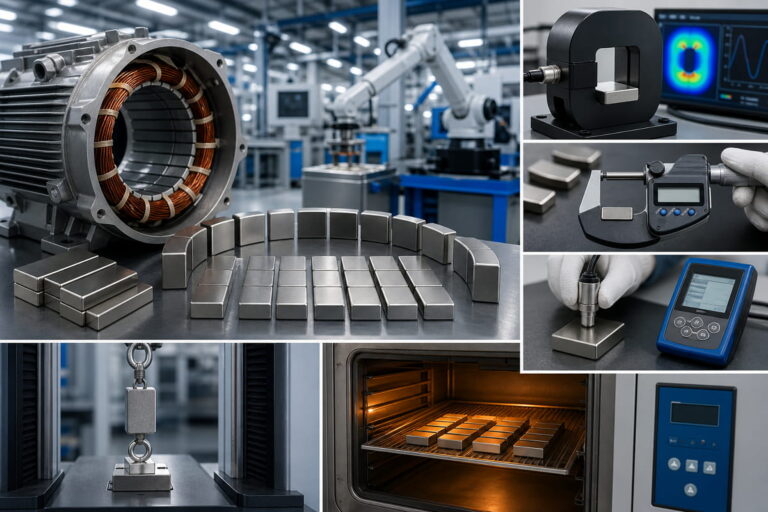

Control de calidad
- Pruebas de flujo magnético
- Inspección dimensional
- Inspección del espesor del recubrimiento
- Ensayo de resistencia a la tracción
- Verificación de la estabilidad térmica
Materiales y propiedades magnéticas
Propiedades magnéticas típicas
| Propiedad | Rango típico |
|---|---|
| Remanencia (Br) | 1,17–1,45 T |
| Coercitividad (Hcj) | 955–2388 kA/m |
| Producto de energía máxima (BHmax) | 33–53 MGOe |
Calidades habituales de imanes para vehículos eléctricos
- N42SH
- N48SH
- N50UH
- N52UH
Por qué los fabricantes de vehículos eléctricos utilizan imanes de NdFeB
Alta densidad de potencia
Motores compactos con un gran rendimiento.
Eficiencia energética
Menores pérdidas de energía en comparación con los sistemas convencionales.
Diseño ligero
Conjuntos de motores más pequeños y ligeros para mejorar la eficiencia de los vehículos.
Fiabilidad a largo plazo
Rendimiento magnético estable en condiciones de funcionamiento continuo.
Fabricación de imanes para vehículos eléctricos (EV) a medida y para fabricantes de equipos originales (OEM)
Osenc Magnets ofrece servicios de fabricación de imanes a medida y para fabricantes de equipos originales (OEM) destinados a sistemas de vehículos eléctricos.

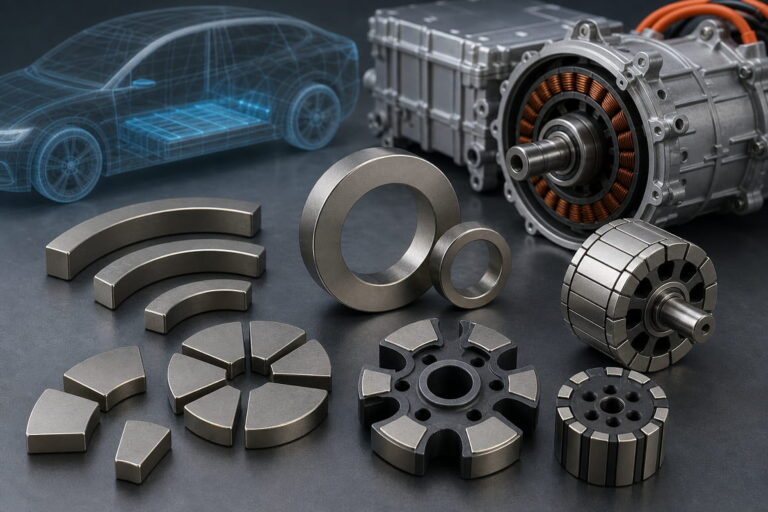

Opciones de personalización
Formas personalizadas
- Imanes de arco
- Imanes segmentados
- Imanes de anillo
- Geometrías de rotor personalizadas
Magnetización personalizada
- Radial
- Multipolar
- Axial
Recubrimientos personalizados
- Epoxi
- PTFE
- NiCuNi
Asistencia técnica
- Optimización de los imanes del rotor
- Análisis del rendimiento térmico
- Desarrollo de prototipos
- Asistencia para la producción OEM
Recursos técnicos relacionados
Guía de niveles de las escuelas magnet
Compara los grados de NdFeB para altas temperaturas destinados a aplicaciones en vehículos eléctricos.
Guía sobre la dirección de magnetización
Infórmate sobre los métodos de magnetización radial y multipolar.
Guía de fuerza de tracción
Comprender la fuerza magnética y los aspectos relacionados con el circuito magnético.
Guía sobre recubrimientos magnéticos
Comparar el rendimiento de los recubrimientos en entornos del sector de la automoción.
Guía de resistencia a la temperatura
Selecciona los grados adecuados para los sistemas de motores de alta temperatura.
Preguntas frecuentes
Los imanes permanentes de NdFeB se utilizan ampliamente en motores síncronos de imanes permanentes y en motores de corriente continua sin escobillas.
Ofrecen una elevada fuerza magnética, un tamaño compacto, una mayor eficiencia del motor y una alta densidad de par.
La magnetización radial y multipolar se utilizan habitualmente en los conjuntos de rotor.
Los grados H, SH, UH y EH se suelen elegir para temperaturas de funcionamiento elevadas.
Sí. Osenc Magnets ofrece formas, recubrimientos, tolerancias y configuraciones de magnetización a medida.
Los recubrimientos epoxi y los recubrimientos especializados resistentes a la corrosión se utilizan habitualmente en entornos exigentes.
Imanes de NdFeB a medida para sistemas de motores de vehículos eléctricos
Solicite asesoramiento técnico, asistencia para la creación de prototipos o presupuestos de fabricación a medida para aplicaciones de imanes en motores de vehículos eléctricos.
