Guía de resistencia a la temperatura de los imanes de neodimio
Descubre cómo influye la temperatura en el rendimiento de los imanes de neodimio, conoce las temperaturas máximas de funcionamiento de los distintos grados de NdFeB y elige el material magnético adecuado para aplicaciones industriales a alta temperatura.
Osenc Magnets ofrece asesoramiento técnico y soluciones personalizadas de imanes de neodimio para altas temperaturas destinadas a motores, sistemas de automatización, equipos de energías renovables, dispositivos médicos y aplicaciones industriales.
Por qué es importante la resistencia a la temperatura
La temperatura influye de manera significativa en el rendimiento magnético y la estabilidad a largo plazo de los imanes de neodimio.
Si un imán supera su temperatura nominal de funcionamiento, puede producirse una desmagnetización parcial o irreversible, lo que reduciría la intensidad del campo magnético y la fuerza de tracción.
La selección del grado de temperatura adecuado es fundamental para aplicaciones expuestas a:
- Calor continuo
- Ciclos térmicos
- Calor generado por el motor
- Entornos operativos industriales
¿Qué es la temperatura máxima de funcionamiento?
La temperatura máxima de funcionamiento es la temperatura más alta recomendada a la que un imán puede mantener un rendimiento magnético estable sin que se produzca una desmagnetización significativa e irreversible.
Este valor depende de:
- Calidad magnética
- Coercitividad intrínseca (Hcj)
- Diseño de circuitos magnéticos
- Condiciones ambientales
Tabla de grados de temperatura de los imanes de neodimio
| Tipo de calificación | Temperatura máxima de funcionamiento |
|---|---|
| Estándar | 80 °C |
| M | 100 °C |
| H | 120 °C |
| SH | 150 °C |
| UH | 180 °C |
| EH | 200 °C |
| AH | 220 °C |
Comprender las designaciones de los grados para altas temperaturas
Ejemplo
N42SH
Significado
- N42 = Nivel de fuerza magnética
- SH = Temperatura máxima de funcionamiento de hasta 150 °C
Los sufijos de alta temperatura indican una mayor resistencia a la desmagnetización térmica.
Cómo influye la temperatura en el rendimiento magnético
A medida que aumenta la temperatura:
- La densidad de flujo magnético disminuye
- La fuerza de tracción disminuye
- Aumenta el riesgo de desmagnetización irreversible
Evolución de la densidad del flujo magnético
B(T) = B₀(1 − αΔT)
Variables
- B(T) = Densidad de flujo magnético a la temperatura T
- B₀ = Densidad de flujo magnético inicial
- α = Coeficiente de temperatura
- ΔT = Aumento de la temperatura
Desmagnetización reversible frente a desmagnetización irreversible
Desmagnetización reversible
Reducción temporal de la fuerza magnética provocada por una temperatura elevada.
El rendimiento magnético puede recuperarse tras el enfriamiento.
Desmagnetización irreversible
Pérdida permanente de las propiedades magnéticas provocada por sobrepasar los límites de temperatura o los umbrales de coercitividad.
Este daño es irreparable.
Temperatura de Curie de los imanes de NdFeB
La temperatura de Curie es la temperatura a la que el material magnético pierde por completo sus propiedades ferromagnéticas.
Temperatura de Curie típica del NdFeB
- Entre 310 °C y 400 °C aproximadamente, dependiendo de la composición
Sin embargo, en la práctica, los imanes nunca deben funcionar cerca de la temperatura de Curie.
Resistencia a la temperatura según el tipo de imán

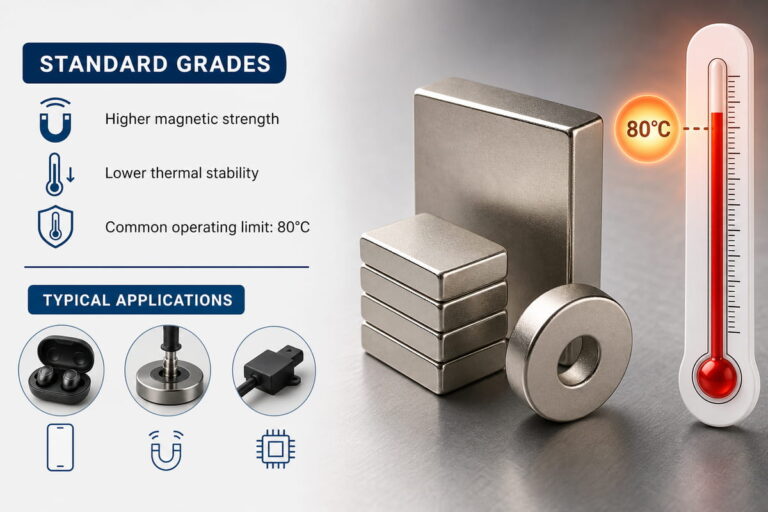

Grados estándar
- Mayor intensidad magnética
- Menor estabilidad térmica
- Límite de funcionamiento habitual: 80 °C
Aplicaciones típicas
- Electrónica de consumo
- Sistemas de sujeción estándar
- Sensores
Grados para altas temperaturas
- Coercividad mejorada
- Mayor estabilidad térmica
- Menor riesgo de desmagnetización
Aplicaciones típicas
- Motores eléctricos para vehículos eléctricos
- Automatización industrial
- Sistemas de energía renovable
- Equipos aeroespaciales
Elegir el grado de temperatura adecuado
Ten en cuenta la temperatura de funcionamiento
Calcula tanto la temperatura de funcionamiento normal como la máxima.
Ten en cuenta la generación interna de calor
Los motores y los sistemas electromagnéticos pueden generar una cantidad considerable de calor interno.
Ten en cuenta el margen de seguridad
Los diseños de ingeniería suelen incluir márgenes de seguridad térmica para evitar la degradación a largo plazo.
Ten en cuenta el riesgo de desmagnetización
Los campos magnéticos opuestos, combinados con el calor, aumentan el riesgo de desmagnetización.
Selección del grado de temperatura según la aplicación
| Solicitud | Niveles recomendados |
|---|---|
| Electrónica de consumo | N35–N42 |
| Sensores industriales | N42–N48H |
| Motores eléctricos para vehículos | N42SH–N52UH |
| Aerogeneradores | N42SH–N48UH |
| Robótica | N42H–N52SH |
| Productos sanitarios | N42–N52H |
| Sistemas aeroespaciales | UH / EH / AH |
Aplicaciones a alta temperatura

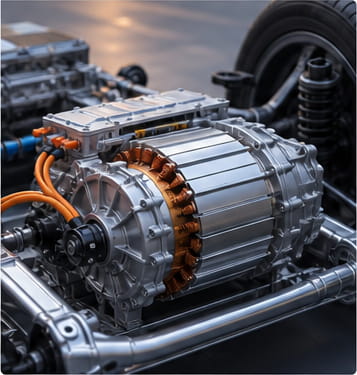

Motores de tracción para vehículos eléctricos
Los motores de los vehículos eléctricos generan una cantidad considerable de calor durante su funcionamiento y, a menudo, requieren grados SH, UH o EH.

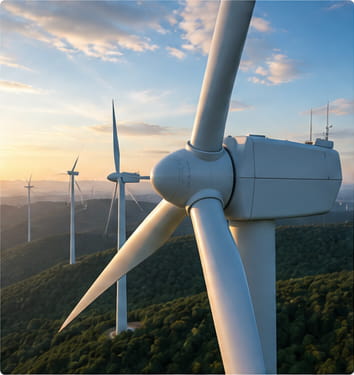

Generadores eólicos
Los sistemas de energía renovable pueden estar sometidos a ciclos térmicos continuos y a temperaturas de funcionamiento elevadas.

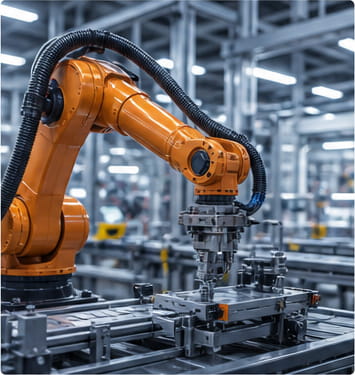

Equipos de automatización industrial
La maquinaria industrial suele funcionar de forma continua en entornos con altas temperaturas.
Sistemas aeroespaciales
Las aplicaciones aeroespaciales pueden requerir imanes capaces de mantener su rendimiento bajo estrés térmico.
Temperatura y fuerza de tracción
El aumento de la temperatura reduce la intensidad del campo magnético y el rendimiento de la fuerza de tracción.
Ejemplo de tendencia
| Temperatura | Fuerza de tracción relativa |
|---|---|
| 25 °C | 100% |
| 80 °C | Rebajado |
| 150 °C | Rebaja adicional |
Los valores reales varían en función del tipo de imán y de la configuración del circuito magnético.

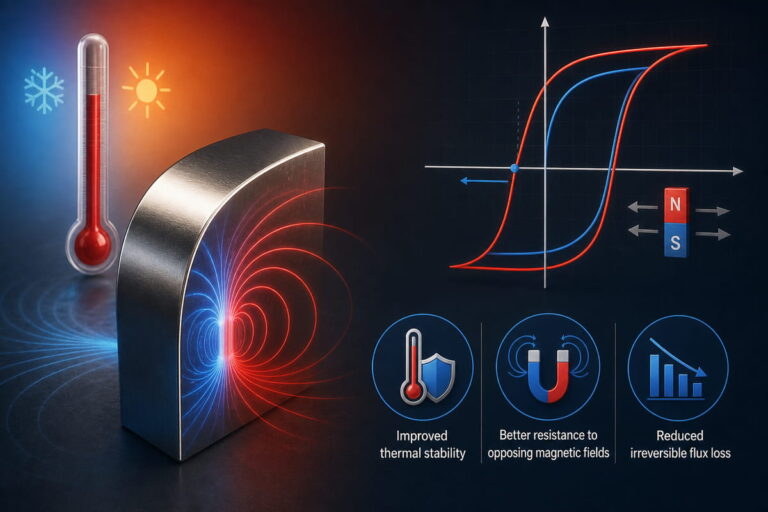

Temperatura y coercitividad
La coercitividad intrínseca (Hcj) mejora la resistencia a la desmagnetización térmica.
Ventajas de una mayor coercitividad
- Mayor estabilidad térmica
- Mayor resistencia a los campos magnéticos opuestos
- Reducción de la pérdida de flujo irreversible

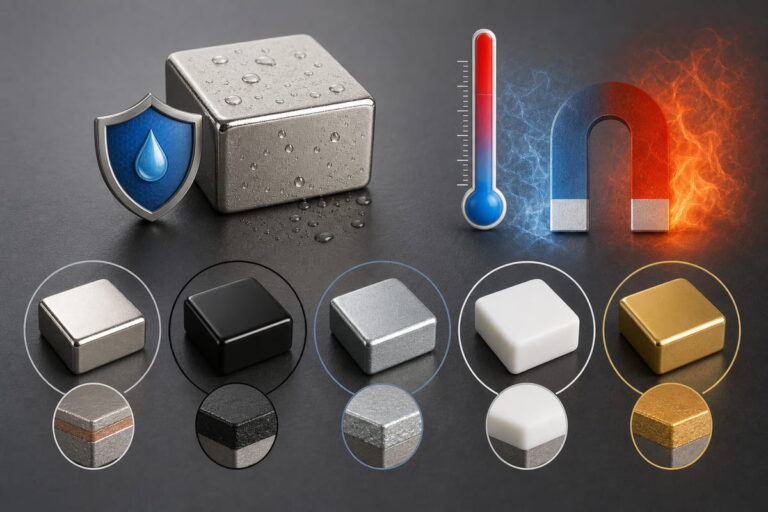

Recubrimientos superficiales y resistencia a la temperatura
Los recubrimientos superficiales protegen principalmente contra la corrosión, más que contra el calor.
Recubrimientos habituales
- NiCuNi
- Epoxi
- Zinc
- PTFE
- Oro
Algunos recubrimientos pueden degradarse a temperaturas extremas, dependiendo de las condiciones ambientales.
Consideraciones sobre la expansión térmica
Los imanes y los conjuntos circundantes pueden dilatarse de forma diferente ante los cambios de temperatura.
Los diseños de ingeniería deben tener en cuenta:
- Tolerancias dimensionales
- Tensión mecánica
- Rendimiento del adhesivo
- Métodos de montaje
Consideraciones de diseño técnico
Osenc Magnets ofrece asesoramiento sobre optimización térmica y selección de imanes para aplicaciones a alta temperatura.
Asistencia técnica
- Selección según el grado de temperatura
- Análisis de desmagnetización
- Optimización del circuito magnético
- Asesoramiento sobre rendimiento térmico
- Desarrollo de prototipos
Capacidad de fabricación
Servicios disponibles
- Producción de NdFeB para altas temperaturas
- Mecanizado CNC de precisión
- Magnetización multipolar
- Procesamiento con tolerancias estrictas
- Recubrimiento de superficies
Recursos técnicos relacionados
Guía de niveles de las escuelas magnet
Compara la fuerza magnética y la resistencia a la temperatura de los distintos grados de NdFeB.
Guía de fuerza de tracción
Comprender cómo influyen los recubrimientos en la fuerza de retención magnética.
Resistencia a la temperatura
Selecciona el tipo de imán adecuado para temperaturas elevadas.
Guía sobre la dirección de magnetización
Infórmate sobre los métodos de magnetización axial, radial y multipolar.
Preguntas frecuentes
Dependiendo del tipo de material elegido, las temperaturas de funcionamiento oscilan entre los 80 °C y los 220 °C.
El calor excesivo puede provocar una desmagnetización parcial o irreversible.
No. La temperatura de Curie es mucho más alta y supone la pérdida total de las propiedades ferromagnéticas.
Muchos sistemas de vehículos eléctricos utilizan los grados SH, UH o EH debido a las elevadas temperaturas de funcionamiento.
No necesariamente. La alta intensidad magnética y la estabilidad térmica son características distintas.
Los recubrimientos mejoran principalmente la resistencia a la corrosión, más que el rendimiento térmico.
