Guía de propiedades magnéticas de los imanes de neodimio
Comprender las propiedades magnéticas fundamentales de los imanes de neodimio, entre ellas la remanencia, la coercitividad, el BHmáx, la densidad de flujo magnético, la permeabilidad y el comportamiento térmico, para aplicaciones industriales y de ingeniería.
Osenc Magnets ofrece asesoramiento técnico especializado en ingeniería para la selección de materiales magnéticos de NdFeB utilizados en motores, sistemas de automatización, separadores magnéticos, sensores, equipos de energías renovables y conjuntos industriales de precisión.

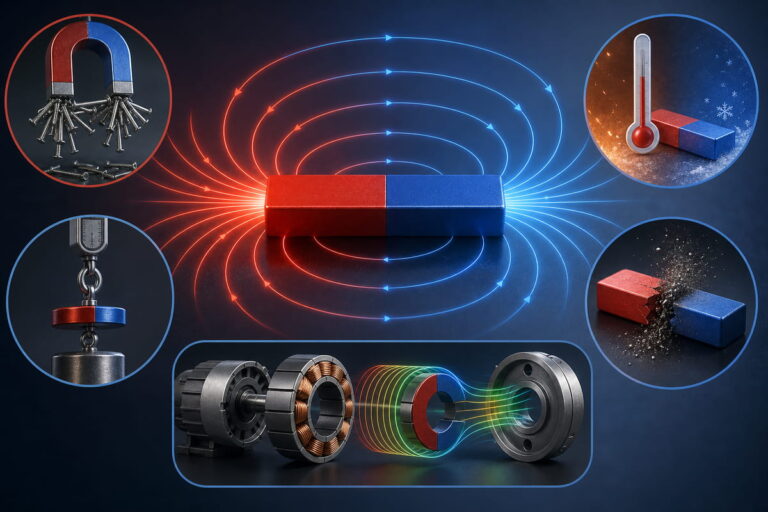

¿Qué son las propiedades magnéticas?
Las propiedades magnéticas describen cómo un imán permanente genera, mantiene y se resiste a los cambios en su campo magnético.
Estas propiedades determinan:
- Intensidad magnética
- Rendimiento en cuanto a la fuerza de tracción
- Estabilidad térmica
- Resistencia a la desmagnetización
- Eficiencia del circuito magnético
Comprender las propiedades magnéticas es fundamental para seleccionar el imán de neodimio adecuado para aplicaciones industriales.
Principales propiedades magnéticas de los imanes de NdFeB
Remanencia (Br)
Coercitividad (Hcb)
Coercitividad intrínseca (Hcj)
Producto de energía máxima (BHmax)
Densidad de flujo magnético
Permeabilidad
Temperatura de Curie
Cada propiedad influye en el comportamiento del imán en distintas condiciones de funcionamiento.

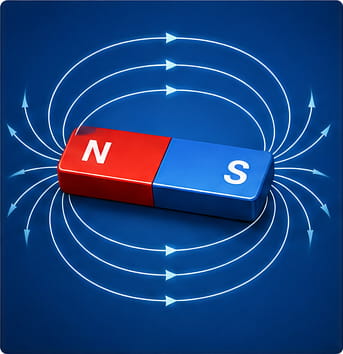

Remanencia (Br)
¿Qué es la remanencia?
La remanencia es la densidad de flujo magnético residual que permanece en un imán tras la magnetización.
Indica la intensidad del campo magnético del imán en condiciones de circuito abierto.
Unidad de medida
- Tesla (T)
- Gauss (G)
Fórmula de la remanencia
Br
Una remanencia más alta suele implicar una salida de campo magnético más intensa.
Valores típicos de remanencia del NdFeB
| Curso | Remanencia (Br) |
|---|---|
| N35 | 1,17–1,21 T |
| N42 | 1,29–1,32 T |
| N52 | 1,42–1,45 T |
Aplicaciones que requieren una alta remanencia
- Motores eléctricos para vehículos
- Separadores magnéticos
- Robótica
- Sensores de alto rendimiento

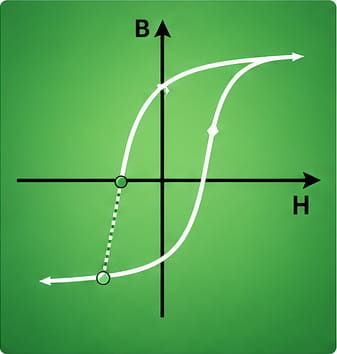

Coercitividad (Hcb)
¿Qué es la coercitividad?
La coercitividad mide la resistencia de un imán a la desmagnetización.
Indica cuánto campo magnético opuesto se necesita para reducir el flujo magnético a cero.
Unidad de medida
- kA/m
- Oersted (Oe)
Fórmula de la coercitividad
Hcb
Una mayor coercitividad mejora la estabilidad magnética en entornos exigentes.
Aplicaciones que requieren una alta coercitividad
- Motores
- Sistemas de alta temperatura
- Automatización industrial
- Equipos de energía renovable
Coercitividad intrínseca (Hcj)
¿Qué es la coercitividad intrínseca?
La coercitividad intrínseca mide la resistencia a la desmagnetización irreversible.
Es especialmente importante para:
- Aplicaciones a alta temperatura
- Fuertes campos magnéticos opuestos
- Sistemas motores dinámicos
Fórmula de la coercitividad intrínseca
Hcj
Por qué es importante Hcj
Unos valores más altos de Hcj mejoran:
- Estabilidad térmica
- Fiabilidad magnética a largo plazo
- Resistencia a la inversión del campo magnético
Producto de energía máxima (BHmax)
¿Qué es el BHmáx?
El BHmáx mide la densidad de energía magnética máxima disponible en un material magnético.
Es uno de los indicadores más importantes del rendimiento de un imán.
Fórmula BHmax
BHmax
Unidad de medida
- MGOe
- kJ/m³

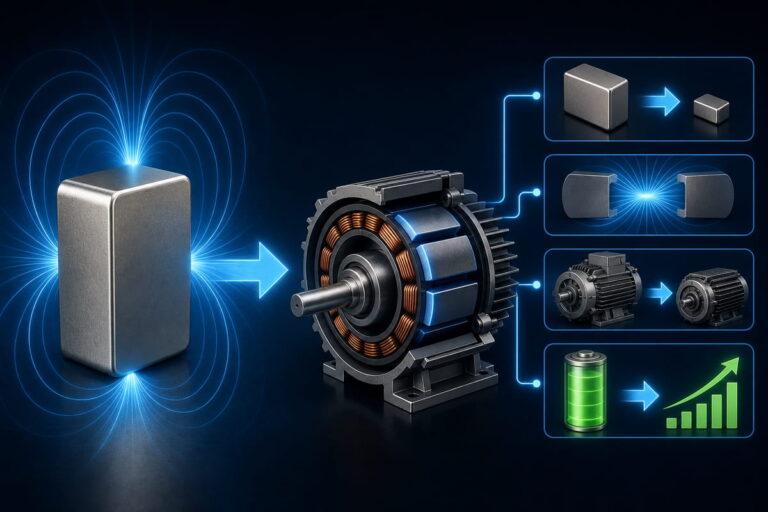

Por qué es importante el BHmax
Unos valores más altos de BHmax permiten:
- Imán de menor tamaño
- Un campo magnético más intenso
- Diseños de motores más compactos
- Mayor eficiencia energética
Valores típicos de BHmáx
| Curso | BHmax |
|---|---|
| N35 | 33–36 MGOe |
| N42 | 40–43 MGOe |
| N52 | 50–53 MGOe |

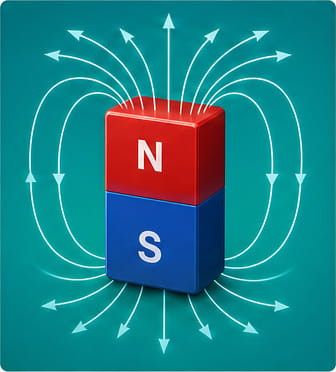

Densidad de flujo magnético
¿Qué es la densidad de flujo magnético?
La densidad de flujo magnético mide la intensidad del campo magnético en un punto concreto.
Unidad de medida
- Tesla (T)
- Gauss (G)
Fórmula de la densidad de flujo
B = Φ/A
Variables
- B = Densidad de flujo magnético
- Φ = Flujo magnético
- A = Área
Gauss contra Tesla
1 tesla = 10 000 gauss
Flujo magnético
¿Qué es el flujo magnético?
El flujo magnético describe el campo magnético total que atraviesa una superficie determinada.
Fórmula del flujo magnético
Φ = B · A

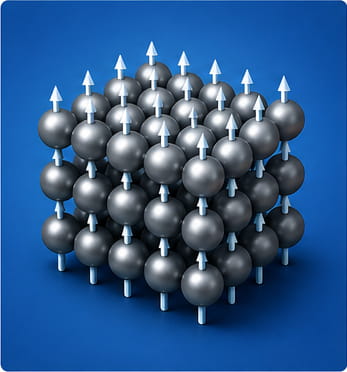

Permeabilidad
¿Qué es la permeabilidad magnética?
La permeabilidad describe la facilidad con la que los campos magnéticos atraviesan un material.
Fórmula de la permeabilidad
μ=B/H
Variables
- μ = Permeabilidad magnética
- B = Densidad de flujo magnético
- H = Intensidad del campo magnético

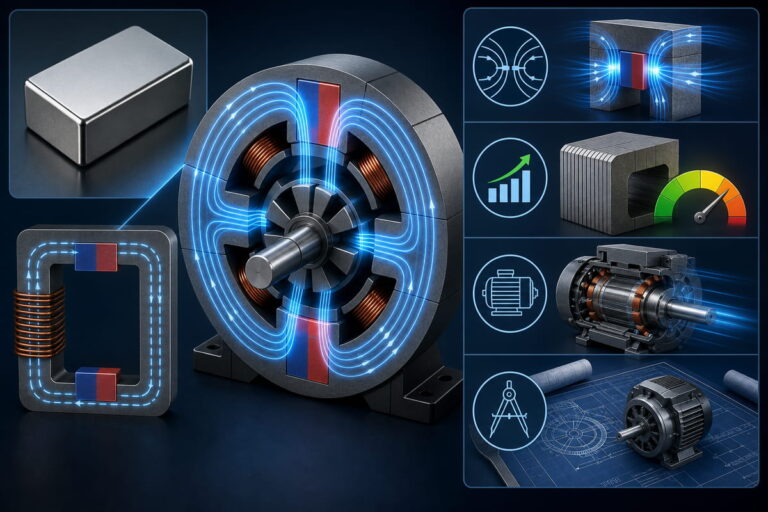

Importancia en los circuitos magnéticos
La permeabilidad influye en:
- Flujo de flujo magnético
- Eficiencia básica
- Rendimiento del motor
- Diseño de sistemas electromagnéticos
Temperatura de Curie
¿Qué es la temperatura de Curie?
La temperatura de Curie es la temperatura a la que un imán pierde por completo sus propiedades ferromagnéticas.
Temperatura de Curie típica del NdFeB
- Aproximadamente entre 310 °C y 400 °C, dependiendo de la composición
Nota importante
Las temperaturas de funcionamiento deben mantenerse muy por debajo de la temperatura de Curie para evitar una degradación magnética permanente.
Coeficientes de temperatura
Las propiedades magnéticas varían con la temperatura.
Ejemplo de relación
B(T) = B₀(1 − αΔT)
Por lo general, las temperaturas más altas reducen la intensidad del campo magnético.
Relación entre las propiedades magnéticas
Mayor remanencia
→ Campo magnético más intenso
Mayor coercitividad
→ Mayor resistencia a la desmagnetización
BHmáx más alto
→ Mayor densidad energética
Hcj más alto
→ Mayor estabilidad térmica
Propiedades magnéticas según el grado
| Curso | Br | Hcj | BHmax |
|---|---|---|---|
| N35 | 1,17–1,21 T | ≥955 kA/m | 33–36 MGOe |
| N42 | 1,29–1,32 T | ≥955 kA/m | 40–43 MGOe |
| N52 | 1,42–1,45 T | ≥955 kA/m | 50–53 MGOe |
Aplicaciones de ingeniería
Aplicaciones de motores
Un valor elevado de BHmax y una alta densidad de flujo mejoran la eficiencia del motor y la densidad de par.
Sistemas de alta temperatura
Una alta coercitividad intrínseca reduce el riesgo de desmagnetización térmica.

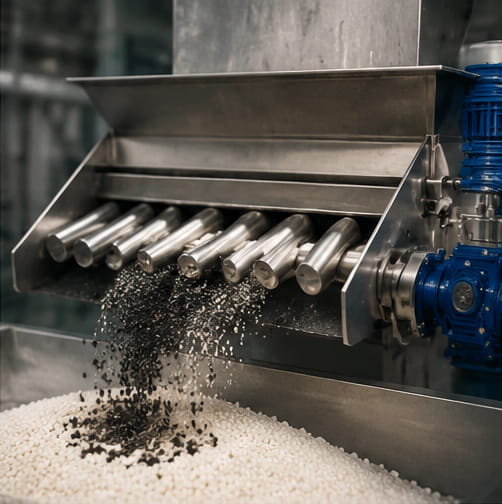

Separadores magnéticos
Una alta remanencia mejora el rendimiento en la captura de materiales ferrosos.

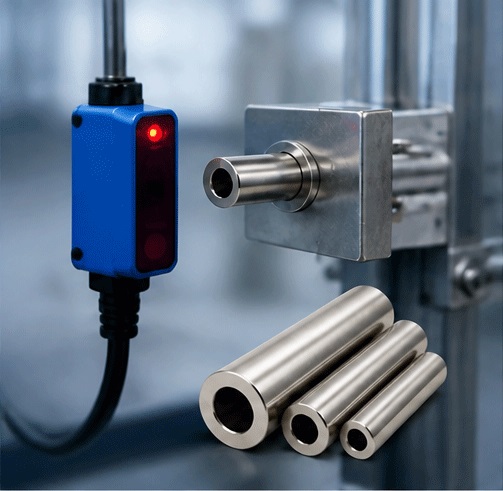

Sensores
Las propiedades magnéticas estables mejoran la consistencia y la precisión de la señal.
Recursos técnicos relacionados
Guía de niveles de las escuelas magnet
Compara la fuerza magnética y la resistencia a la temperatura de los distintos grados de NdFeB.
Guía de fuerza de tracción
Comprender cómo influyen los recubrimientos en la fuerza de retención magnética.
Resistencia a la temperatura
Selecciona el tipo de imán adecuado para temperaturas elevadas.
Guía sobre la dirección de magnetización
Infórmate sobre los métodos de magnetización axial, radial y multipolar.
Preguntas frecuentes
La propiedad más importante depende de la aplicación. El BHmáx, la remanencia y la coercitividad suelen ser parámetros fundamentales.
El BHmáx mide la densidad de energía magnética máxima disponible en el material del imán.
La coercitividad mejora la resistencia a la desmagnetización, especialmente en entornos con altas temperaturas o dinámicos.
En general, sí. Un BHmáx más alto permite una mayor densidad de energía magnética y un mejor rendimiento magnético.
Br mide la fuerza magnética residual, mientras que Hcj mide la resistencia a la desmagnetización irreversible.
Las propiedades magnéticas suelen medirse mediante analizadores de curvas de histéresis, medidores de gauss y equipos de ensayo magnético.
