Resumen rápido
- Los imanes de neodimio siempre tienen un polo norte y un polo sur, pero la dirección de la magnetización (axial o diametral) determina dónde se encuentran esos polos.
- Utilizar una orientación incorrecta de los polos en tu proyecto puede provocar un fallo total; comprueba siempre la dirección de magnetización antes del montaje.
- Identifica los polos fácilmente con una brújula, el método de suspensión o un imán de referencia. Evita las temperaturas superiores a 80 °C y los golpes, para prevenir la desmagnetización o la rotura.
¿Alguna vez has cogido un imán de neodimio y te has preguntado cuál es cada lado?
Quizá estés trabajando en un proyecto de bricolaje. O construyendo una abrazadera magnética para tu taller. O intentando averiguar por qué dos imanes que acabas de comprar encajan a la perfección… pero otros dos se niegan a cooperar.

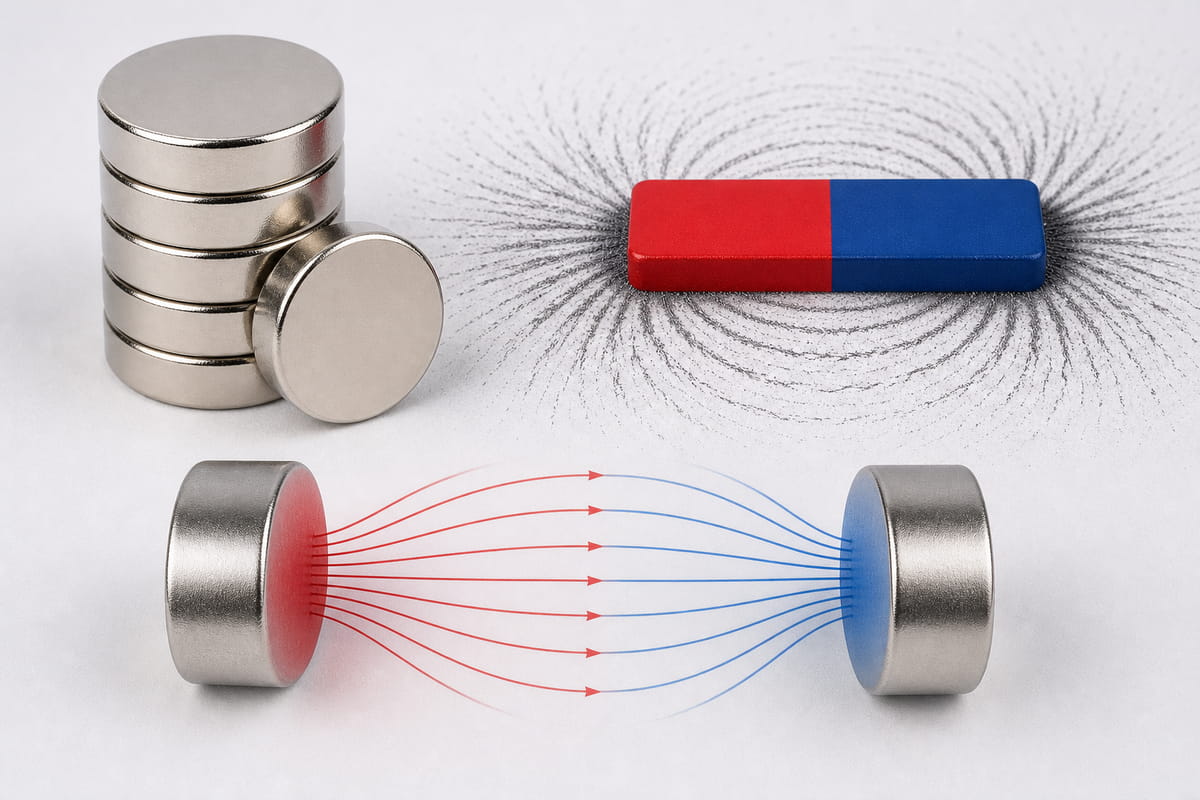

¿Los imanes de neodimio tienen polo norte y polo sur? Sí, por supuesto. Al igual que todos los imanes permanentes del planeta, los imanes de neodimio siempre tienen tanto un polo norte como un polo sur. No existen los imanes de un solo polo.
Pero, a diferencia de los sencillos imanes de barra con los que jugabas en clase de ciencias, los imanes de neodimio pueden magnetizarse de diferentes maneras. Y eso cambia por completo la forma de utilizarlos.
En este artículo, como profesional fabricante de imanes de neodimio, te lo explicaré paso a paso.
¿Cómo funcionan realmente los polos magnéticos?
Antes de entrar en detalles específicos sobre el neodimio, repasemos los conceptos básicos.
Cada imán genera un campo magnético invisible. Ese campo tiene dos extremos, o “polos”. A uno lo llamamos «norte» y al otro, «sur».
Los polos opuestos se atraen. El norte se siente atraído por el sur.
Lo que se parece, se repele. El norte se aleja del norte. El sur se aleja del sur.
Es sencillo, ¿verdad?
Pero hay algo de lo que la mayoría de la gente no se da cuenta:
Si coges un imán de neodimio y lo partes en dos… cada trozo se convierte al instante en un NUEVO imán con sus PROPIOS polos norte y sur.
¿Has vuelto a romper esas piezas? Siempre lo mismo.
Puedes seguir hasta que los trozos sean microscópicos. Cada uno de ellos seguirá teniendo ambos polos.
Los científicos nunca han encontrado un monopolo magnético. Y, a juzgar por todo lo que sabemos sobre física, probablemente no se encontrará ninguno en un futuro próximo.
¿En resumen? Todos los imanes de neodimio —independientemente de su tamaño, forma o calidad— tienen dos polos.
Por qué es importante para tus proyectos
He hablado con cientos de personas que han cometido el mismo error.
Compran un imán de disco de neodimio. Dan por hecho que los polos están en las caras planas. Luego se quedan desconcertados cuando el imán no se pega como esperaban.
Esta es la razón por la que ocurre eso:
No todos los imanes de neodimio se magnetizan de la misma manera.
La dirección de la magnetización depende totalmente de cómo se haya fabricado el imán. Y si no conoces la dirección de la magnetización, básicamente estás trabajando a ciegas.
Déjame mostrarte a qué me refiero.
Magnetización axial frente a magnetización diamétrica
En el caso de los imanes de disco y de cilindro, existen dos opciones principales de magnetización:
Magnetizado axialmente – Los polos norte y sur se encuentran en las superficies planas más grandes. Esto es lo que la mayoría de la gente espera. Estos imanes funcionan mejor cuando una cara plana entra en contacto con otra cara plana.
Magnetizados diametralmente – Los polos se encuentran en los lados redondeados. Por lo tanto, el imán atrae o repele desde su superficie curvada, no desde sus extremos planos.
He aquí un ejemplo real:
Supongamos que compras un cilindro magnetizado diametralmente para una aplicación con sensores magnéticos. ¿Y si intentas utilizar los extremos planos como puntos de contacto? No funcionará. El campo magnético no está orientado en esa dirección.
He visto a ingenieros perder horas depurando precisamente este problema.
Consejo de experto: Comprueba siempre la dirección de magnetización antes de diseñar tu proyecto. Te ahorrará un buen dolor de cabeza más adelante.

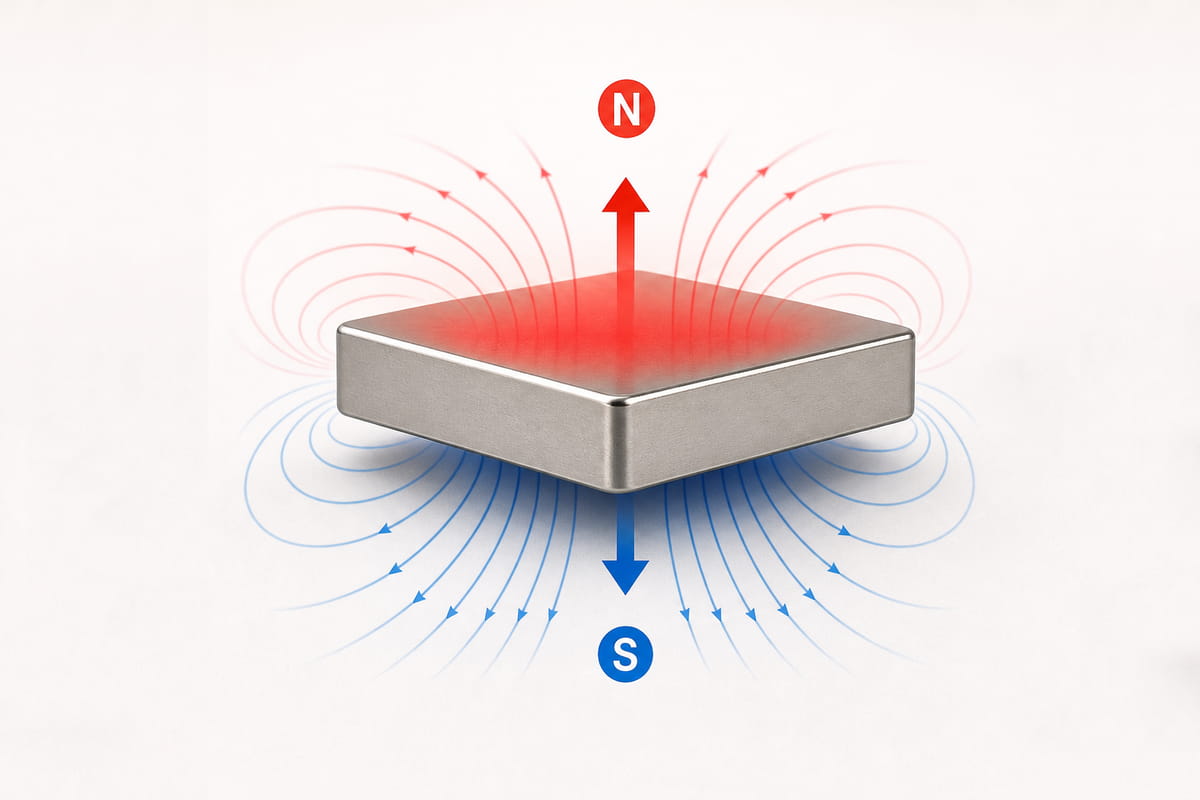

Cómo gestionan la polaridad los imanes en bloque
Los imanes en forma de bloque siguen una regla diferente.
Los fabricantes definen las dimensiones de los imanes en bloque como longitud × anchura × grosor. Y aquí está la clave:
El espesor coincide SIEMPRE con la dirección de la magnetización.
Eso significa que los polos norte y sur se encuentran en las dos caras más grandes, las que están separadas por la medida del espesor.
Echa un vistazo a estos ejemplos:
Ejemplo A: Un bloque que mide 3/4 x 1/2 x 1/4 de pulgada. La magnetización discurre a lo largo de la dimensión de 1/4 de pulgada. Por lo tanto, los polos se encuentran en esas caras de 3/4 x 1/2.
Ejemplo B: Un bloque que mide 3/8 x 1/4 x 1 pulgada. En este caso, el grosor es la dimensión mayor (1 pulgada). Por lo tanto, los polos se encuentran en las caras de 3/8 x 1/4.
¿Ves la pauta?
El último número de la medición es SIEMPRE el eje de magnetización.
Este es uno de esos detalles que se pasan por alto fácilmente. Pero, una vez que lo sepas, nunca más te quedarás con la duda.
¿Y qué hay de los imanes de anillo y de esfera?

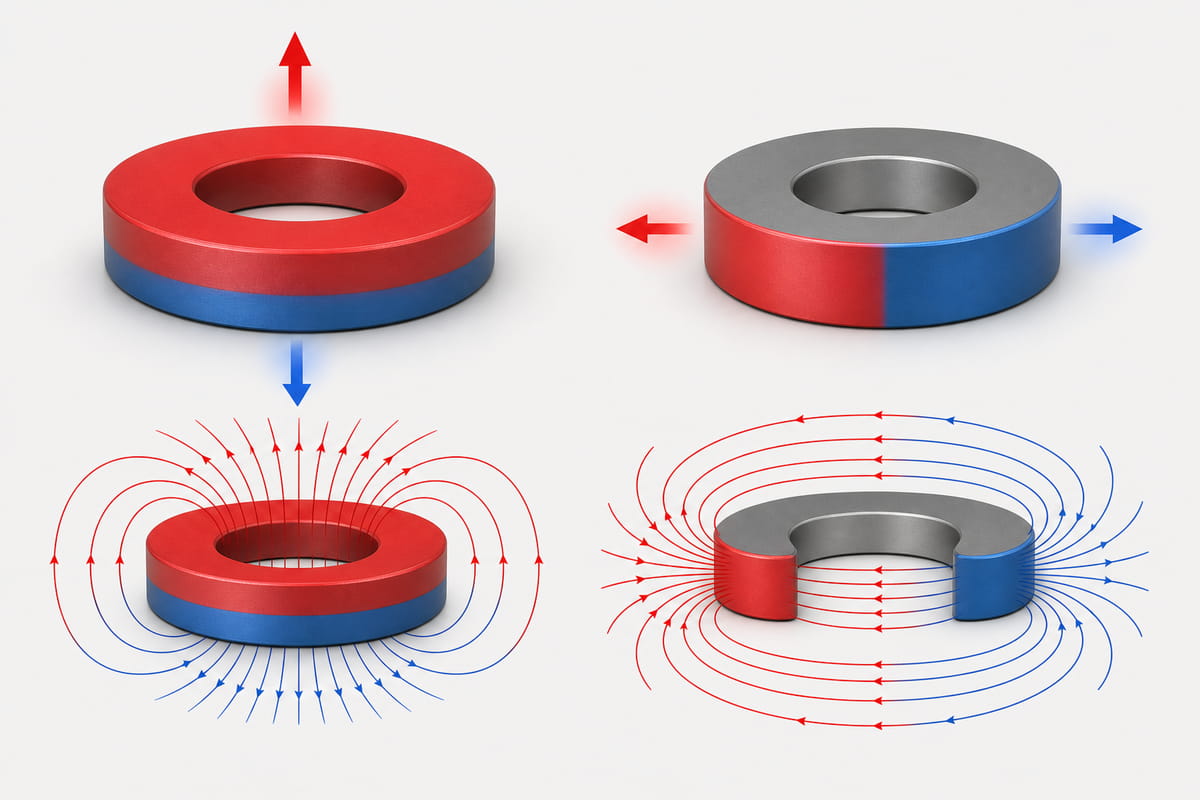

Los imanes anulares funcionan igual que los discos. Tienes dos opciones:
- Magnetizado axialmente – Postes en las superficies planas
- Magnetizados diametralmente – Postes en los lados redondeados

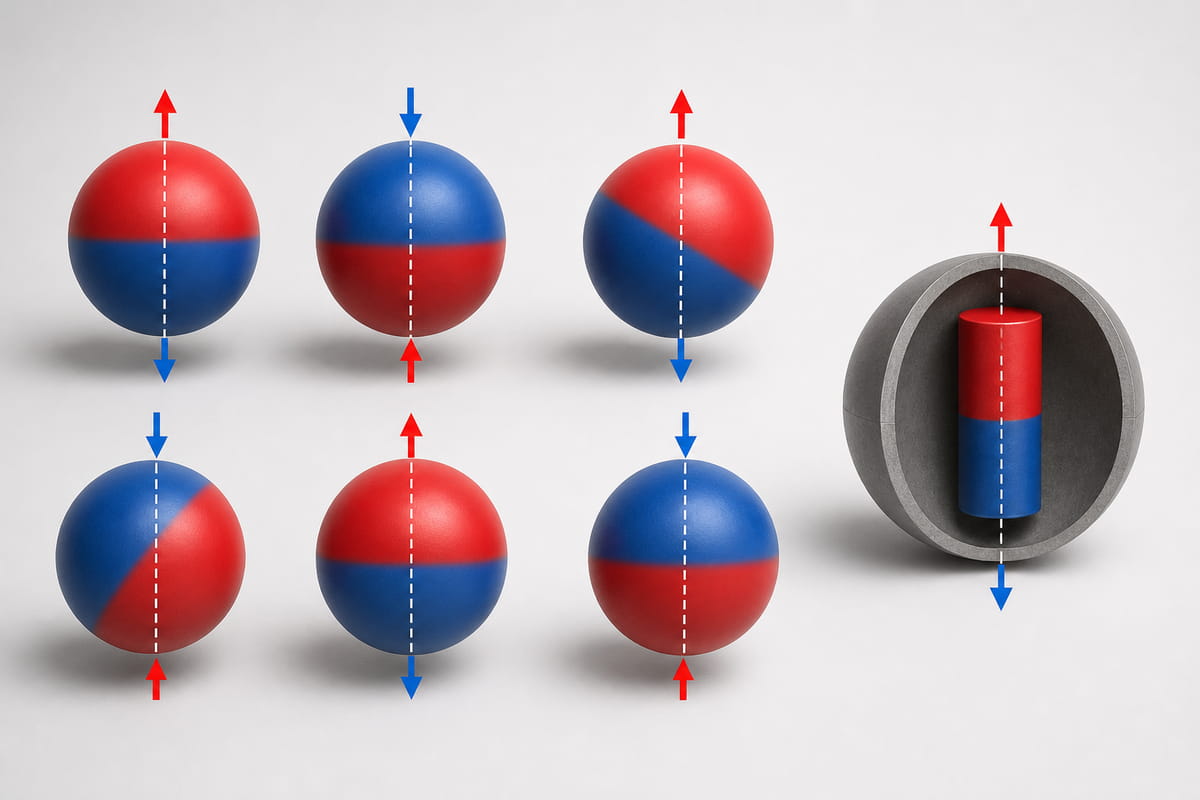

Los imanes esféricos son más sencillos.
SOLO pueden magnetizarse axialmente. Por lo tanto, los polos siempre se encuentran uno frente al otro y atraviesan el centro de la esfera.
No es ninguna sorpresa.
En el caso de los imanes de arco, las cosas se complican un poco más. Ofrecen cuatro opciones de magnetización:
- A lo largo de la circunferencia
- A lo largo de todo el espesor
- Hacia el norte, en la cara exterior
- Hacia el sur, en la cara exterior
Si trabajas con imanes de arco, deberás consultar con atención las especificaciones concretas de tu producto.
Tres formas de identificar los polos norte y sur
Así que tienes un imán de neodimio. Sabes que tiene dos polos. Pero, ¿cómo se distingue cuál es cada uno?
No basta con mirarlos. Los imanes de neodimio no tienen marcas visibles (a menos que las añadas tú mismo).
Estos son los tres métodos que utilizo personalmente:

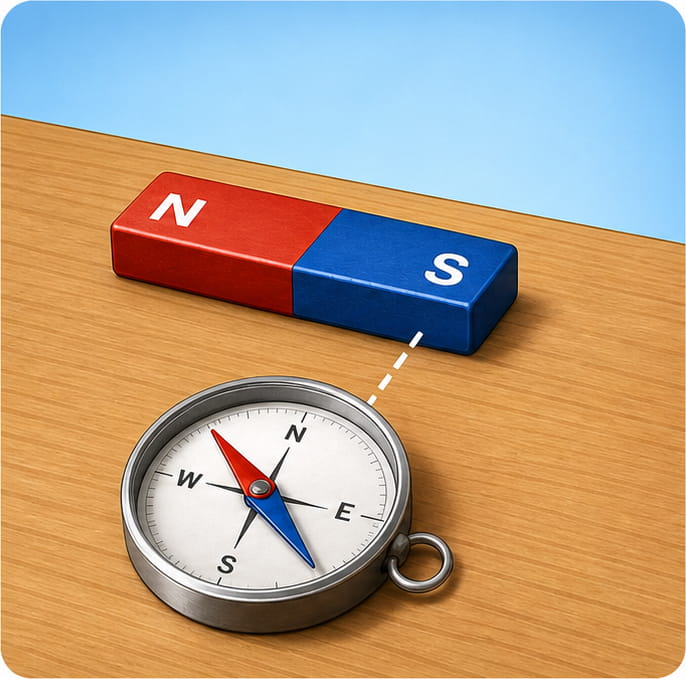

Método #1: Utilizar una brújula
Este es mi método favorito. Es sencillo, preciso y casi todo el mundo tiene una brújula por ahí.
Coloca el imán sobre una superficie plana. Acerca una brújula a uno de sus lados.
Esto es lo que ocurre: El extremo norte de la aguja de la brújula apunta hacia el polo sur del imán. Y el extremo sur de la aguja apunta hacia el polo norte del imán.
¿Por qué? Porque los opuestos se atraen. La aguja de la brújula es, en sí misma, un pequeño imán.
Solo tienes que fijarte en qué extremo de la aguja apunta hacia qué lado del imán. Eso te dice todo lo que necesitas saber.

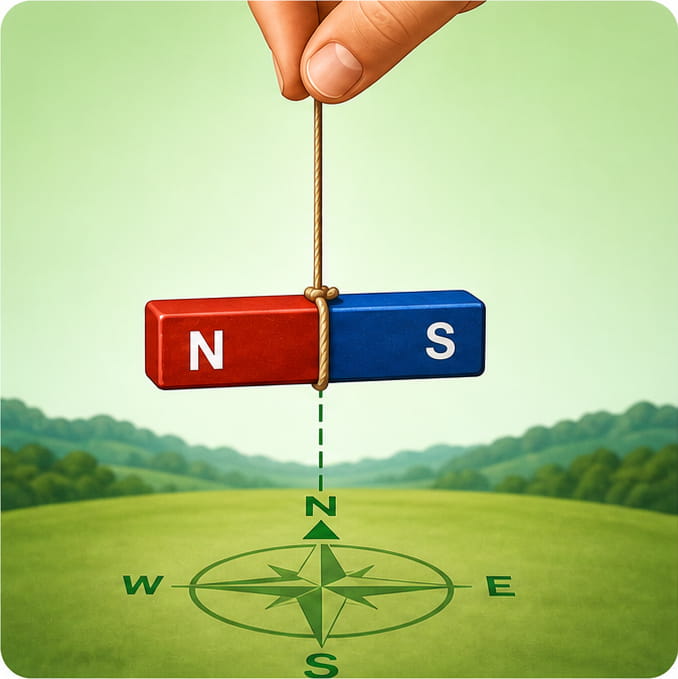

Método #2: El método de la suspensión
¿No tienes brújula? No pasa nada.
Ata un trozo de hilo alrededor del centro del imán. Sujeta el hilo y deja que el imán cuelgue libremente.
El imán se alineará de forma natural con el campo magnético de la Tierra. El extremo que apunta hacia el norte geográfico es el polo norte de tu imán. El extremo opuesto es el sur.
Este método requiere un poco de paciencia: el imán necesita tiempo para dejar de balancearse. Pero funciona de maravilla.

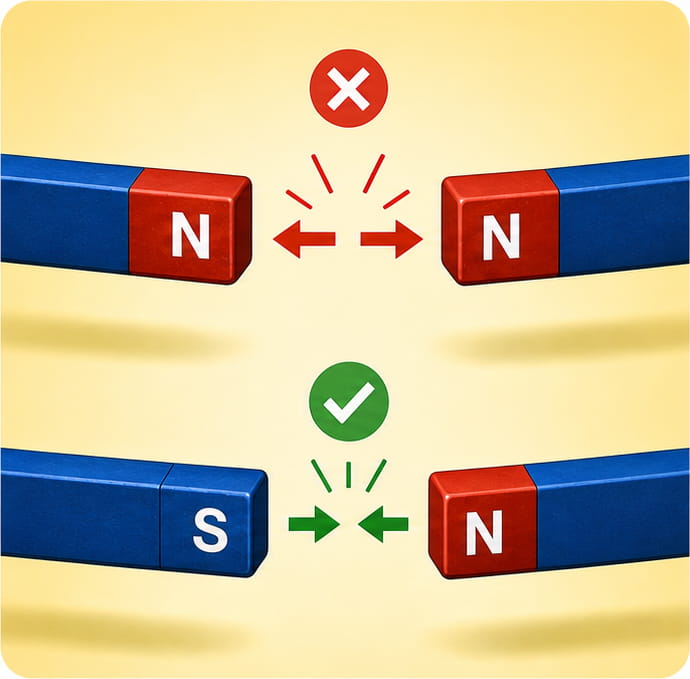

Método #3: La prueba de repulsión
¿Tienes un imán cuya polaridad conoces? Genial.
Acerca el imán desconocido al imán de referencia.
¿Y si se resisten? Los postes son iguales.
¿Acaso atraen? Los polos son opuestos.
Este es el método más rápido si ya tienes un imán de referencia marcado. Pero ten cuidado: los imanes de neodimio se unen con mucha fuerza. He visto cómo aplastaban dedos y astillaban bordes.
Ideas erróneas comunes sobre los polos de neodimio
No paro de oír los mismos mitos una y otra vez. Voy a aclarar algunos de ellos.
Mito #1: “La cara más grande es siempre la cara polar”.”
No. En el caso de los discos magnetizados diametralmente, los polos se encuentran en los lados REDONDEADOS. Las caras planas tienen muy poco campo magnético.
Mito #2: “Se puede bloquear el magnetismo por un lado”.”
No se puede “desactivar” uno de los polos de un imán sin tratar. El campo magnético siempre fluye de norte a sur. Se puede redirigir utilizando una pieza de acero (así es como funcionan los imanes de vaso), pero no se puede eliminar por completo uno de los polos.
Mito #3: “Los imanes pierden fuerza con el tiempo”.”
En condiciones normales, los imanes de neodimio pierden menos de 1% de su magnetismo cada 100 años. Eso es prácticamente permanente.
Los verdaderos enemigos son:
- Calentar a más de 80 °C (176 °F) para los grados estándar
- Golpes (son frágiles)
- Corrosión (utiliza siempre imanes recubiertos en entornos húmedos)
Aplicaciones en el mundo real en las que la polaridad es importante
Comprender la polaridad no es solo una cuestión teórica. Influye directamente en cómo utilizas estos imanes.
Sensores magnéticos dependen de una orientación precisa de la polaridad. Si instalas un cilindro magnetizado diametralmente al revés, el sensor no se activará.
Acoplamientos magnéticos requieren una disposición alterna de los polos para transmitir el par. Si se confunde la polaridad, el acoplamiento no girará.
Cierres magnéticos (como en las fundas para iPad) utilizan orientaciones específicas de los polos para crear ese satisfactorio “clic” cuando se cierra la tapa.
Motores eléctricos dependen de campos magnéticos cuidadosamente dispuestos. El rendimiento del motor en su conjunto depende de que la polaridad sea la correcta.
He visto cómo tanto aficionados como profesionales cometen estos errores. La solución es siempre la misma:
Averigua la dirección de magnetización. Marca los polos. Compruébalo dos veces antes del montaje.
Cómo afecta la temperatura a los polos magnéticos
Los imanes de neodimio pueden perder su magnetismo si se calientan demasiado. Los imanes estándar de grado N empiezan a perder fuerza a partir de unos 80 °C (176 °F).
Pero los polos magnéticos en sí mismos no se “mueven” ni se intercambian. El material se desmagnetiza. Los dominios alineados que crean los polos pasan a estar distribuidos aleatoriamente.
¿El resultado? Un imán mucho más débil, pero que sigue teniendo polos norte y sur.
Si necesitas un rendimiento a altas temperaturas, busca grados especializados:
- NxxM: 100 °C (212 °F)
- NxxH: 120 °C (248 °F)
- NxxSH: 150 °C (302 °F)
- NxxUH: 180 °C (356 °F)
- NxxEH: 200 °C (392 °F)
Cada nivel superior te ofrece un mayor margen térmico. Pero tendrás que pagar un sobreprecio por ello.
Conclusión
¿Los imanes de neodimio tienen polo norte y polo sur? Sí, todos y cada uno de ellos. Así es precisamente como funcionan los imanes permanentes.
Pero la verdadera pregunta no es si tienen palos. Es donde dónde se encuentran esos postes.
Los discos magnetizados axialmente tienen los polos en las caras planas. Los discos magnetizados diametralmente tienen los polos en los lados redondeados. Los bloques están magnetizados a lo largo de su espesor (la última medida de las dimensiones). Los anillos y las esferas siguen reglas similares.
Una vez que entiendas la dirección de la magnetización, todo lo demás encajará en su sitio.
Puedes identificar los polos con una brújula, mediante el método de suspensión o con un imán de referencia. Puedes elegir el grado adecuado según tus necesidades de temperatura. Y puedes utilizar estos increíbles imanes de forma segura y eficaz.
Ahora comprueba la polaridad de los imanes que has estado utilizando. Puede que te sorprenda lo que descubras.
Consejo de experto: Hazte con un identificador de polos magnéticos barato. Parpadea en diferentes colores para indicar el norte y el sur. Es la mejor inversión de $15 que harás para tu banco de trabajo.
